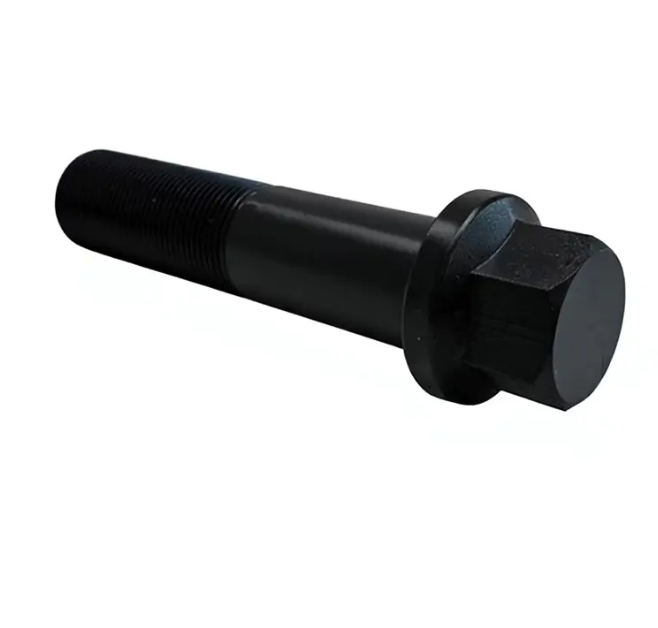

A Sylinderhodebolt Holder ikke bare hodet nede – det er en kalibrert fjær
Hovedfunksjonen til en sylinderhodebolt er ikke bare å klemme hodet til blokken. Det er for å opprettholde en presis, jevn klemkraft over hele hodepakningens tetningsflate under forhold med ekstrem termisk sykling, sylindertrykkspisser og materialekspansjonsforskjeller. Ved riktig tiltrekking strekker bolten seg elastisk til en tilstand av konstruert spenning, og oppfører seg som en høyfast fjær som lagrer over 8 000 til 12 000 pund klemkraft per feste . Denne lagrede energien komprimerer hodepakningen tilstrekkelig til å tette forbrenningstrykk som kan overstige 1500 psi i en tvangsinduksjonsmotor, samtidig som den tetter høytrykksoljegallerier og kjølevæskepassasjer som går mellom hodet og blokken. En bolt som har gitt etter, slitt ut eller blitt installert med utilstrekkelig forspenning, kan ikke opprettholde denne tetningen når sylinderhodet og blokken ekspanderer med forskjellige hastigheter under oppvarming. Å forstå at en hodebolt er en dynamisk, fjærbelastet klemanordning – ikke en statisk gjenget pinne – er grunnlaget for enhver korrekt installasjon og diagnoseprosedyre.
Sylinderhodebolter faller inn i to gjensidig utelukkende kategorier, og behandling av den ene som den andre forårsaker umiddelbar motorsvikt. Standardbolter trekkes til innenfor sitt elastiske område, noe som betyr at de går tilbake til sin opprinnelige lengde når de løsnes og kan i mange tilfeller gjenbrukes hvis de oppfyller dimensjonale inspeksjonskriterier. Moment-to-yield-bolter strammes utover deres elastiske grense inn i den plastiske deformasjonssonen , hvor materialet strekker seg permanent og ikke går tilbake til sin opprinnelige lengde. TTY-tilnærmingen gir mer konsistent klemkraft fordi boltens belastningskurve flater ut i plastområdet - små variasjoner i svingvinkel gir minimal variasjon i klembelastning, noe som gjør prosessen mer repeterbar på et samlebånd. Den irreversible avveiningen er at en TTY-bolt har blitt strukket forbi flytegrensen og må aldri gjenbrukes . En andre dreiemomentsekvens på en ettergitt bolt vil presse den videre inn i plastisk deformasjon til den innsnevring-svikter, ofte knepper under det endelige dreiemomentet eller, enda verre, dager etter at motoren er tilbake i drift.
En produsents servicehåndbok gir den definitive klassifiseringen, men fysiske indikatorer inkluderer en dreiemomentspesifikasjon som viser en innledende dreiemomentverdi etterfulgt av en vinkelbasert siste trinn som 90 grader eller 180 grader . Denne vinkelspesifikasjonen, snarere enn et endelig dreiemomentnummer, er kjennetegnet for TTY-prosedyren fordi bolten blir snudd en målt rotasjon inn i plastområdet. Standard gjenbrukbare bolter er spesifisert med en endelig dreiemomentverdi i Newton-meter eller foot-pound, uten vinkeltrinn, eller med et vinkeltrinn som forblir innenfor det elastiske området og er eksplisitt angitt som gjenbrukbare i servicelitteraturen.
Strammingssekvensen støpt inn i hvert sylinderhode er ikke et forslag – det er et spenningsfordelingskart. Sylinderhoder er ikke uendelig stive; de bøyer mikrotommer under boltspenning. Hvis boltene strammes fra den ene enden til den andre, bøyes hodet til en liten kileform, og konsentrerer klemkraften ved det sist strammede hjørnet og etterlater startenden underkomprimert. Den spiralmønster som starter fra midten og arbeider utover i trinnvise momenttrinn trekker gradvis hodet jevnt ned, slik at pakningen kan komprimeres jevnt og hodet legge seg parallelt med blokkdekket. En typisk prosedyre involverer tre til fem progressive dreiemomentpasseringer: en innledende pass med lavt dreiemoment for å feste alle festemidler, mellompasseringer ved økende momentverdier og et siste vinkelsveip for TTY-fester. Å hoppe over en pass eller konsolidere trinn setter pakningen under ujevn kompresjon under den kritiske innledende klemfasen, og den resulterende tetningsinkonsekvensen vil kanskje ikke avsløre seg før motoren når driftstemperatur og den ujevnt belastede brannringen gir etter.
En momentnøkkel måler friksjon, ikke klemkraft. Av dreiemomentet påført en hodebolt, ca. 50 % overvinner friksjon under boltehodet, 40 % overvinner gjengefriksjon, og bare 10 % til 15 % genererer faktisk klemforspenningen . Hvis gjengene i blokken er korrodert, skitne eller skadet, klikker momentnøkkelen med den angitte verdien mens den faktiske boltstrekningen – og dermed klemkraften – blir dramatisk kort. En bolt som er tiltrukket til spesifikasjonen på skitne gjenger kan levere mindre enn halvparten av den utformede klemkraften, mens det samme momentet på gjenger smurt med en ikke-godkjent blanding kan overstrekke bolten forbi flyt. Dette er grunnen til at hver produsentspesifikasjon inkluderer et gjengetilstandskrav: rengjør, kjør gjengene med en bunnkran om nødvendig, og bruk kun spesifisert smøremiddel – enten det er ren motorolje, en spesifikk monteringssmøring eller tørre gjenger. Smøremiddeltypen endrer friksjonskoeffisienten, og dreiemomentspesifikasjonen ble utviklet for den spesifikke koeffisienten. Å erstatte en molybden-disulfid-sammenstillingssmøring på gjenger spesifisert for motorolje kan redusere friksjonen så dramatisk at bolten gir etter før målmomentet er nådd.
Sylinderhodeboltfeil er sjelden spontane – de følger forutsigbare mønstre med identifiserbare årsaker. Å forstå disse mønstrene gjør at en tekniker kan diagnostisere feilen i stedet for bare å bytte ut bolten og håpe at problemet ikke gjentar seg.
En bolt som klikker i krysset mellom skaftet og hodeflensen, har blitt overtrukket, enten gjennom en TTY-bolt som gjenbrukes, feil bruk av dreiemomentspesifikasjoner eller gjengesmøring. Bruddoverflaten viser typisk en klassisk cup-and-cone duktil svikt med halsreduksjon synlig på skaftdiameteren. Løsningen er prosedyremessig: nye bolter, verifisert dreiemomentspesifikasjon og korrekt gjengeforberedelse.
En bolt som sprekker i gjengeseksjonen eller midtskaftet med en flat, strandmerket bruddflate har sviktet på grunn av syklisk utmatting. Dette indikerer at bolten ikke oppnådde tilstrekkelig forspenning til å holde skjøten lukket under sylindertrykk. Hver forbrenningssyklus presset hodet litt vekk fra blokken, og lastet bolten syklisk til den sprakk. Grunnårsaken er kronisk undermoment, ofte fra skitne gjenger, en sviktende momentnøkkel eller en strukket TTY-bolt gjenbrukt .
Festemidler med høy styrke over en hardhet på omtrent 36 HRC er utsatt for hydrogensprøhet, der atomært hydrogen diffunderer inn i stålkornstrukturen og forårsaker sprø intergranulær fraktur. Feilen oppstår ofte timer eller dager etter installasjon, mens bolten klikker i ro . Kilden er typisk sur kjemisk eksponering under produksjon eller rengjøring, eller etsende forbrenningsbiprodukter i et hodepakningsbrudd. Bruddoverflaten virker granulær og intergranulær under forstørrelse, uten den duktile deformasjonen av en overbelastningssvikt.
| Feilmodus | Brudd Utseende | Primær årsak | Forebygging |
|---|---|---|---|
| Duktil overbelastning | Kopp-og-kjegle, halset skaft | Overmoment eller gjenbrukt TTY-bolt | Nye bolter, riktig momentspesifikasjon |
| Fatigue | Flatt, strandmerker, ingen halser | Utilstrekkelig forhåndsbelastning, syklisk belastning | Rengjør gjenger, kalibrert skiftenøkkel |
| Hydrogensprøhet | Granulær, intergranulær, sprø | Hydrogeninntrenging, høy hardhet | Kilde fra sertifiserte leverandører |
| Korrosjonsgroper | Grupet overflate, redusert tverrsnitt | Kjølevæske lekker inn i bolthullet | Tett boltgjenger, bytt pakning |
Hodebolthull i blokken er blinde hull som kan fange opp olje, kjølevæske eller rengjøringsmiddel. Når en bolt tres inn i et væskefylt blindhull, blir væsken fanget under bolten og kan ikke komprimeres. Når bolten beveger seg frem, bygges hydraulisk trykk inn i det innestengte volumet. Dette trykket kan utøve nok kraft til knekk støpejerns- eller aluminiumsblokken ved bunnen av boringen , en katastrofal og ofte ikke-reparerbar feil. Forebyggingen er absolutt: hvert blindbolthull må rengjøres grundig med trykkluft og et egnet løsemiddel, og deretter inspiseres med et boreskop eller sonde før bolten installeres. Gjengejaging med bunnkran etterfulgt av skylling med løsemiddel og lufttørking er minimumsprosedyren. Selv noen få dråper oljerester kan knekke en blokk når en bolt drives til endelig dreiemoment. Dette trinnet er ikke valgfritt og er en av de vanligste årsakene til blokkskade under utskifting av toppakning.
Moderne motorer kobler sylinderhoder i aluminium med støpejerns- eller aluminiumsblokker, og skaper en materialfeil som sylinderhodebolter må romme. Aluminium utvider seg omtrent dobbelt så mye som støpejern – omtrent 23 x 10⁻⁶ per grad Celsius mot 11 x 10⁻⁶ . Når et aluminiumshode på en jernblokk varmes opp fra omgivelsestemperatur til driftstemperatur, vokser hodet mer enn blokken, og øker klembelastningen på boltene. Boltene må være utformet med tilstrekkelig elastisk strekkområde for å absorbere denne differensielle ekspansjonen uten å gi etter. I motorer med aluminiumsblokker og aluminiumshoder er ekspansjonshastighetene tilpasset, men den nedre aluminiummodulen betyr at de gjengede boringene er mer utsatt for gnaging og gjengeuttrekking. Mange aluminiumsblokkmotorer spesifiserer moment-to-yield-bolter spesifikt fordi den konsekvente klembelastningen til TTY-installasjonen gir en sikkerhetsmargin mot den lavere gjengestyrken til basismaterialet i aluminium.
For høyytelsesapplikasjoner der sylindertrykket overstiger den originale designkonvolutten, erstatter hodebolter hodebolter som klemløsning. En tapp er tredd inn i blokken fingertett og festet med en mutter på toppen, og eliminerer den kombinerte vridnings- og strekkspenningen som en bolt opplever under tiltrekking. En bolt må vri og strekke seg samtidig som den trekkes til; en stud er lastet rent i strekk når mutteren strammes, noe som gir mer konsistent klembelastning og reduserer risikoen for at gjengene gnager i blokken . Høyytelsesbolter er produsert av materialer som H11 verktøystål eller spesialspesifisert 8740 chromoly med strekkstyrker som overstiger 190 000 psi, betydelig over OEM-boltkvaliteter. Installasjonsprosedyren for bolter er forskjellig fra bolter: tappen installeres med minimalt dreiemoment i rene gjenger, ofte med en gjengelåsende blanding på blokksiden, og mutteren trekkes til med produsentens spesifiserte monteringssmøremiddel på gjengene og mutterflensen. Dreiemomentspesifikasjonen for en bolt- og mutterenhet er forskjellig fra en boltspesifikasjon og må hentes fra boltprodusentens data, ikke OEM-manualen.
Når en produsent tillater gjenbruk av standard sylinderhodebolter, må boltene bestå en dimensjonell inspeksjon før de tas i bruk igjen. De kritiske målingene er total lengde sammenlignet med spesifikasjonen, skaftdiameter på flere punkter langs den ugjengede delen og gjengetilstand under forstørrelse . En bolt som har strukket seg permanent vil måle lenger enn spesifikasjonen, og skaftdiameteren vil bli redusert i det strakte området. Enhver halsing, uansett hvor subtil, diskvalifiserer bolten. Gjengene må inspiseres for gnaging, korrosjonsgroper og toppdeformasjon. En bolt med skadede gjenger vil gi unøyaktige dreiemomentavlesninger og inkonsekvent klemmebelastning. Hvis en bolt i et sett mislykkes ved inspeksjon, bør hele settet skiftes ut – blanding av nye og brukte bolter på samme sylinderhode skaper en ujevn klemkraftfordeling som kompromitterer hodepakningens tetning.
Sylinderhodebolter må monteres på en helt kald motor. Dreiemomentspesifikasjonene og vinkelmålingene i servicehåndboken er kalibrert for omgivelsestemperatur, typisk 20°C til 25°C (68°F til 77°F) . En motor som til og med er varm å ta på har utvidet seg, og den termiske ekspansjonen endrer friksjonsforholdene og dimensjonsforholdene som spesifikasjonen antar. En bolt som trekkes til på en varm motor vil bli understrakket når motoren går tilbake til omgivelsestemperatur. Den resulterende klembelastningsmangelen forårsaker kanskje ikke umiddelbar feil, men den reduserer marginen mot utblåsning av toppakning, spesielt under forhold med høy belastning. Motoren bør stå over natten eller i minimum flere timer til alle komponenter har stabil romtemperatur før den endelige dreiemomentsekvensen utføres.
