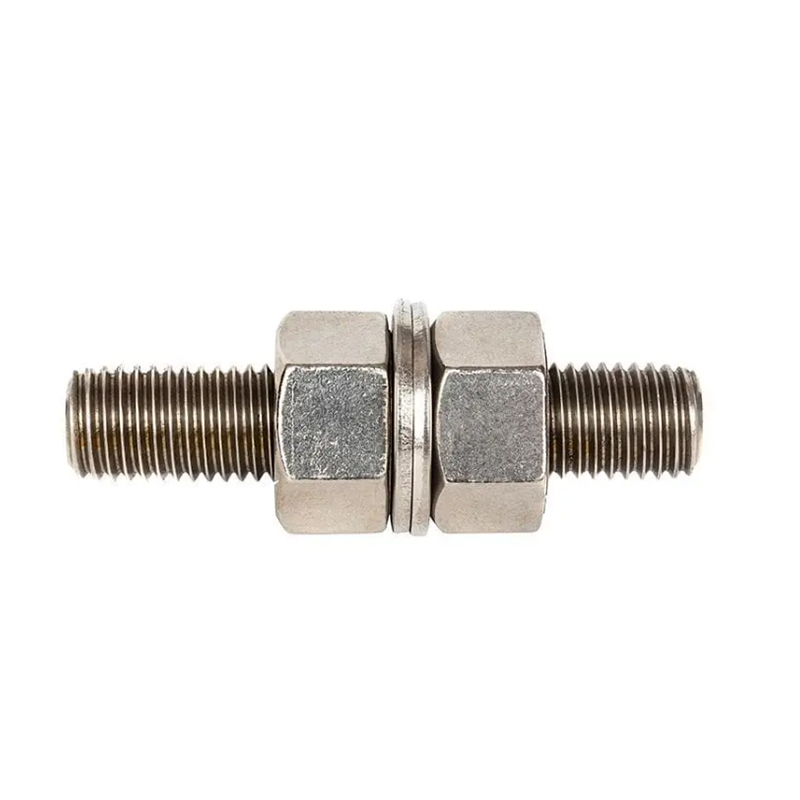

Hvordan ASTM A320 L7 oppnår slagfasthet ved kryogene temperaturer

ASTM A320 L7 gjengestenger er produsert av det samme krom-molybden legert stål (4140/4142) som ASTM A193 B7, men de to kvalitetene er ikke utskiftbare. Den kritiske differensiatoren er en obligatorisk Charpy V-notch-støttest som L7 må bestå ved −150 °F (−101 °C), med en minimum absorbert energi på 20 ft·lbf (27 J) i gjennomsnitt over tre prøver, og ingen enkeltprøve som faller under 15 ft·lbf (20 J). Dette kravet eksisterer ikke i A193 B7-spesifikasjonen i det hele tatt - B7-stenger testes kun for strekkegenskaper, uten dokumentert verifisering av seighet ved lav temperatur. Ved bruk ved kryogene temperaturer kan en B7-stang sprekke på en sprø måte under støtbelastning, selv mens den ser ut til å oppfylle alle hardhets- og strekkkrav, fordi ferritisk-perlittisk og martensittisk stål gjennomgår en duktilt-til-skjørt overgang når temperaturen faller.

Å oppnå konsistent slagfasthet i Cr-Mo-stål ved -150 °F krever nøye kontroll av tre metallurgiske variabler som ikke bare er en funksjon av legeringskjemi:

• Austenitiserende temperatur og bløtleggingstid: Utilstrekkelig austenitisering etterlater uoppløste karbider som fungerer som sprekkinitieringssteder. Stålet må holdes ved en temperatur som er høy nok til å fullstendig oppløse karbider i austenitt før bråkjøling - typisk 1550–1650 °F (843–899 °C) for 4140.
• Tempereringstemperatur: Høyere tempereringstemperaturer forbedrer seigheten ved å la karbon omfordeles fra martensittgitteret til fine karbidutfellinger, og avlaster indre spenninger. For L7 utføres temperering vanligvis ved 1100–1200 °F (593–649 °C), som er høyere enn minimum tillatt for B7, og bevisst bytte en beskjeden mengde strekkfasthet for forbedret duktilitet.
• Kornstørrelseskontroll: Fin austenittisk kornstørrelse korrelerer direkte med forbedret seighet ved lav temperatur. Tilsetninger av aluminium eller niob som kornforedlere, kombinert med kontrollerte rullereduksjoner før varmebehandling, bidrar til å undertrykke kornvekst under austenitisering.

Shanghai Soverchancel Industrial Co., Ltd. leverer ASTM A320 L7 gjengede stenger med full Charpy-støttestdokumentasjon, med hvert parti testet ved den nødvendige −150°F tilstand av akkrediterte laboratorier, noe som gir sluttbrukere sporbarheten som er nødvendig for samsvar med trykkutstyr i henhold til ASME Seksjon VIII og tilsvarende koder.

L7 vs. L7M vs. L43: Velge riktig A320-underklasse for søknaden din

ASTM A320 omfatter flere underklasser utover L7, og å velge feil for en kryogen applikasjon er en vanlig anskaffelsesfeil som er vanskelig å fange opp under mottak av inspeksjon, men potensielt alvorlig i bruk. De tre hyppigst spesifiserte underklassene - L7, L7M og L43 - er forskjellige i basismateriale, styrkenivå og den laveste temperaturen som slagtesting utføres ved.

Den praktiske forskjellen mellom L7 og L7M er styrkenivå, ikke kjemi. L7M bruker den samme 4140/4142-legeringen, men er herdet til en lavere hardhet (maks 235 HBW vs. maks. 321 HBW for L7), noe som gir lavere styrke, men større duktilitet og redusert mottakelighet for spenningskorrosjonssprekker i sur-service- eller hydrogensulfid-miljøer. L7M er spesifikt kalt ut i NACE MR0175 / ISO 15156 som akseptabelt for bruk i H₂S-holdig olje- og gasstjeneste der L7 ikke er det, noe som gjør skillet kritisk i oppstrøms og midtstrøms rørledningsapplikasjoner.

L43 (4340-legering) tilfører nikkel til Cr-Mo-kjemien, noe som forbedrer herdbarheten i store diametre og gir marginalt bedre seighet ved tilsvarende styrke. Det er vanligvis foretrukket fremfor L7 når stangdiametre overstiger 2½ tommer og mekaniske egenskaper i full tverrsnitt må demonstreres - nikkelinnholdet sikrer dyp herdbarhet som vanlig Cr-Mo ikke kan oppnå i store seksjoner selv med aggressiv bråkjøling.

Termiske sammentrekningseffekter på L7-boltede flensenheter ved kryogene driftstemperaturer

En av de minst diskuterte tekniske utfordringene i kryogenisk boltede skjøtdesign er differensiell termisk sammentrekning mellom ASTM A320 L7 gjengede stenger og flenskroppsmaterialet. Når en enhet avkjøles fra omgivende installasjonstemperatur (omtrent 70 °F / 21 °C) til driftsforhold ved flytende nitrogen eller LNG-temperaturer (−250 til −320 °F / −157 til −196 °C), krymper hver komponent - men ikke like mye. Hvis flensen er laget av austenittisk rustfritt stål (varmeutvidelseskoeffisient ca. 9,9 × 10⁻⁶/°F) og stengene er Cr-Mo L7 (ca. 6,7 × 10⁻⁶/°F), trekker flensen seg mer sammen enn stengene over samme temperaturfall. Resultatet er en nettoøkning i boltspenning under nedkjøling - det motsatte av det som skjer ved høytemperaturtjenester, der differensiell ekspansjon har en tendens til å redusere boltbelastningen.

For et praktisk eksempel: en 12-tommers 300-lb flensenhet avkjølt fra 70 °F til -270 °F gjennomgår et temperaturdelta på 340 °F. Over en typisk tapplengde på 8 tommer trekker den austenittiske rustfrie flensen seg sammen omtrent 0,027 tommer mer enn L7-stangen. Denne ekstra forlengelsen oversetter til en økning i boltspenning på omtrent 13–18 ksi avhengig av stangdiameter og modul, og presser sammenstillingen nærmere etter flyt hvis den opprinnelige bolt-up-spenningen allerede var nær den anbefalte 50–65 % av ytelsen brukt i de fleste kalddriftsmomentprosedyrer.

Designpraksis som reduserer denne risikoen inkluderer:

• Reduserer innledende bolt-up stress: Målsetting 40–50 % av utbyttet ved omgivelsesinstallasjon i stedet for de 65 % som vanligvis brukes i omgivelsestemperaturtjenester, og gir margin for den ekstra belastningen som legges til under nedkjøling.
• Matchende flens- og stangmaterialer: Spesifisering av rustfrie eller austenittiske legeringsstenger (ASTM A320 B8M / Grade 8M) når flensen er austenittisk rustfri minimerer differensialkontraksjonsmisforholdet, selv om den lavere styrken til austenittiske kvaliteter kan kreve større diametre.
• Bruke belleville skiver: Fjærbelastede skiveskiver under mutteren fungerer som et ettergivenhetselement, absorberer dimensjonsendringer i skjøtebunken og opprettholder en mer konsistent klembelastning gjennom temperatursyklus.
• Remoment etter første nedkjøling: I uisolerte eller tilgjengelige skjøter, gjenoppretting etter den første termiske syklusen til driftstemperatur verifiserer og tilbakestiller klembelastningen til målverdien.

Nantong Jinzhai Hardware Co., Ltd., som opererer under Shanghai Soverchannel Industrial Co., Ltd., produserer ASTM A320 L7 gjengede stenger til tette dimensjonstoleranser og gir kundene materialsertifiseringer som inkluderer faktiske målte mekaniske egenskaper – data som er uunnværlige for spenningsberegningene som ligger til grunn for kaldservicefugedesign.

Oppbevaring, håndtering og konserveringspraksis for L7-stenger før kaldinstallasjon

ASTM A320 L7 gjengede stenger beregnet på kryogen bruk blir ofte skadet eller kompromittert før de noen gang når flensen - på grunn av feil oppbevaring, mekanisk håndteringsskade eller forurensning under transport. I motsetning til festemidler for omgivelsesservice hvor mindre overflaterust eller håndteringsmerker ofte er akseptable, krever kryogene servicestenger strengere konserveringsprotokoller fordi overflatedefekter som ville være godartede ved romtemperatur kan tjene som spenningskonsentrasjonssteder der sprø brudd starter under den kombinerte effekten av lav temperatur og høy boltspenning.

Trådbeskyttelse under lagring og transport

Gjenger på L7-stenger med høy styrke bør beskyttes med plastendestykker eller gjengebeskyttertape fra produksjonstidspunktet til installasjon. Bare gjenger som er eksponert i et lagermiljø akkumulerer korrosjonsprodukter som endrer den effektive gjengefriksjonskoeffisienten - et direkte problem for enhver installasjonsprosedyre som bruker dreiemoment som en proxy for klembelastning. Selv lett rust i gjengeflankene kan endre momentspenningens K-faktor med 15–25 %, noe som betyr at en korrekt tiltrukket stang gir betydelig mindre klembelastning enn forventet. Gjengebeskyttere forhindrer også mekaniske hakk og hakk som øker lokale spenningskonsentrasjoner i gjengeroten, der stangtverrsnittet allerede er på sitt minimum.

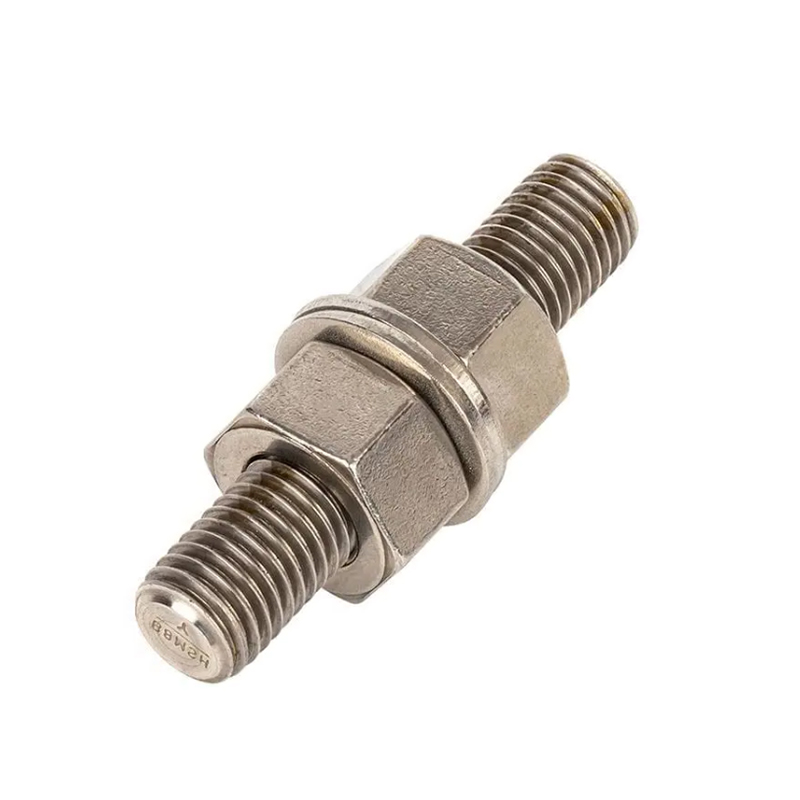

Beleggkompatibilitet med kryogene temperaturer

Ikke alle korrosjonsbeskyttende belegg forblir funksjonelle eller formstabile ved kryogene temperaturer. Sinkrike organiske belegg og noen epoksybaserte primere blir sprø under -100 °F og kan sprekke eller delaminere under termisk sjokk når enheten først avkjøles til driftstemperatur, og genererer rusk som forurenser prosessvæsken. For L7-stenger i LNG- eller flytende nitrogentjeneste er de foretrukne alternativene nakne (ubelagte) stenger lagret i miljøer med kontrollert fuktighet, lette oljefilmbelegg som fjernes umiddelbart før installasjon, eller tynne uorganiske sinksilikatbelegg som er verifisert for lavtemperaturytelse. PTFE tørrfilmsmøremidler påføres vanligvis på gjenge- og mutterlagerflaten spesielt for å gi jevn smøring ved lave temperaturer der oljebaserte smøremidler kan stivne.

Som en produsent som spesialiserer seg på presisjonsfesteløsninger for krevende industrielle miljøer, kan Shanghai Soverchannel Industrial Co., Ltd. levere ASTM A320 L7 gjengede stenger med kundespesifiserte overflatebehandlinger, emballasjekonfigurasjoner og konserveringsbelegg som er validert for kryogen service – for å sikre at stengene kommer til arbeidsstedet for$ i nøyaktig den nødvendige installasjonen.
