Hvorfor den kuppelformede hodeprofilen til knappskruer påvirker mer enn bare utseendet

Det lavprofilerte kuppelhodet som definerer knappskruer er konstruert geometri, ikke et stylingvalg. Kuppelradius bestemmer hvordan lagerflaten forholder seg til den totale hodediameteren, og dette har direkte funksjonelle konsekvenser i materialene som oftest festes med denne skruetypen. For husholdningsapparater, digitale produkthus og instrumentkabinetter – der det sammenføyde materialet ofte er aluminiumsplater, ABS eller tynt stål – fordeler det bredere lagerringrommet til et knapphode klembelastningen over et betydelig større område enn et standard hettehode med samme gjengediameter. Dette reduserer risikoen for overflatemerking, innstøping i myke underlag og synlig deformasjon rundt festehullet, noe som har betydning både strukturelt og estetisk i ferdige forbrukerprodukter.

Kuppelgeometrien bidrar også til hakemotstand. I møbler, treningsutstyr og barneleker må eksterne festehoder ikke ha skarpe kanter som kan fange stoff, hud eller tilstøtende komponenter under bruk eller montering. Den kontinuerlige konvekse profilen til et knappehode eliminerer den skarpe kantkanten på hettehodet og forsenkede fester, noe som er en av grunnene til at ISO 7380-knappskruer har blitt standard festevalg for utsatte overflater i forbruksvarer. I jernbaneseter for transitt, tilfredsstiller den samme egenskapen passasjersikkerhetskrav som eksplisitt forbyr skarpe fremspring på innvendige overflater.

kl Shanghai Soverchannel Industrial Co., Ltd. , kuppelradius og hodehøydedimensjoner for knappskruer holdes til strammere toleranser enn ISO 7380 minimumsspesifikasjonen, spesielt for kunder innen husholdningsapparater og digitale produkter hvor visuell enhetlighet over et produkts festemønster er en del av industridesignoppgaven. Produksjonsprosessen ved Nantong Jinzhai Hardware Co., Ltd. bruker presisjons kaldformingsdyser som opprettholdes i henhold til strenge dimensjonelle tidsplaner, og sikrer konsistens i hodeprofilen på tvers av produksjonspartier med høyt volum.

Momentgrenser på knappskruer: Forstå drivdybdeavveiningen og hvordan du arbeider innenfor den

Den viktigste tekniske begrensningen for knappskruer er en som produktdesignere ofte oppdager for sent: den grunne hodehøyden som gjør dem visuelt rene og plasseffektive, begrenser også sokkeldybden, som igjen begrenser det maksimale drivmomentet før cam-out skjer. En M6 ISO 7380-knapphodeskrue har en hodehøyde på ca. 2,0 mm og en sokkeldybde på ca. 1,9 mm – sammenlignet med 6,0 ​​mm hodehøyde og 4,0 mm hylsedybde for et tilsvarende ISO 4762-hettehode. Dette betyr at det maksimale pålitelige installasjonsmomentet for knapphodet typisk er 60–70 % av ekvivalentet med hettehodet, og forsøk på å trekke til en knappskrue utover drivgrensen skader fatningen irreversibelt, siden de grunne fatningsveggene deformeres under skiftenøkkelbelastningen.

I praksis er denne begrensningen gjennomførbar når skjøtekonstruksjonen er på linje med den fra starten. Automatiseringsutstyr og medisinsk utstyr som spesifiserer knappskruer riktig, gjør det ved å sikre at den nødvendige klembelastningen faller innenfor skruens faktiske dreiemomentkapasitet – ikke ved å behandle den som en drop-in-erstatning for et hettehode og bruke samme momentverdi. Følgende referansepunkter er nyttige for designingeniører som arbeider med standard egenskapsklasse 10.9 karbonstål knappskruer:

For presisjonsmonteringsscenarier der både utseende og maksimal skjøteintegritet kreves, er den korrekte ingeniørresponsen å øke gjengediameteren i stedet for å overskride drivmomentgrensen. Å flytte fra M5 til M6 knappskruer gir bare 1,5 mm til hodediameteren, samtidig som det tilgjengelige drivmomentet nesten dobles – en avveining som nesten alltid gir mer mening enn å prøve å presse ekstra forspenning ut av en underdimensjonert feste.

Valg av overflatefinish og belegg for knappskruer i forbrukerrettet bruk

For knappskruer installert på synlige overflater av husholdningsapparater, digitale produkter og møbler, er overflatefinishen en del av produktets visuelle design – ikke bare et korrosjonsbeskyttelsestiltak. Dette skifter kriteriene for valg av belegg fra rent funksjonelle (saltspraytimer, friksjonskoeffisient) til en kombinasjon av funksjonelle og estetiske krav som må spesifiseres sammen. En finish som ser riktig ut på en prøvebolt, men som varierer i glansnivå eller farge på tvers av et produksjonsparti, skaper synlig inkonsekvens i det sammensatte produktet som forbrukerne legger merke til umiddelbart.

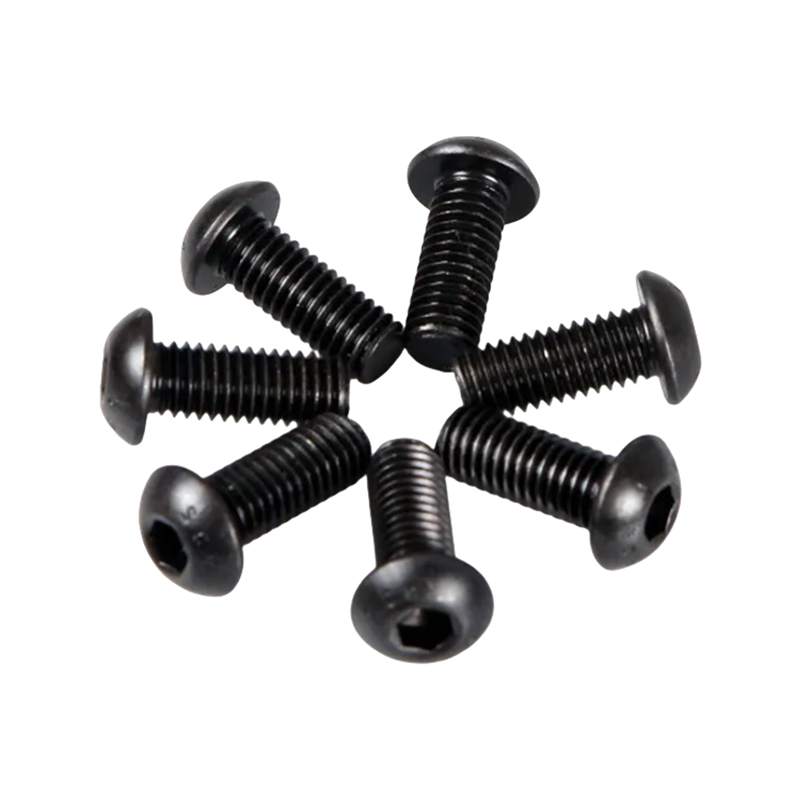

• Svart oksid med oljetetning: Gir et matt svart utseende med minimal refleksjonsvariasjon over mye. Dimensjonspåvirkning er ubetydelig (nanometerskala). Vanlig på treningsutstyr, rackmontert elektronikk og instrumenthus der en dempet, industriell estetikk er designhensikten. Korrosjonsmotstanden er moderat – tilstrekkelig for innendørs miljøer, men ikke utendørs eller fuktig eksponering.
• Sink galvanisering (klar eller blå passivert): Det mest kostnadseffektive alternativet for dekorativ korrosjonsbeskyttelse på knappskruer i karbonstål. Clear passivate gir en sølvblank finish; blue passivate introduserer en svak blå-sølv-farge som kan leses som en førsteklasses finish på hvite eller lyse paneler til hjemmeapparater. Saltspraybestandighet på 72–120 timer oppfyller de fleste krav til innendørs forbrukerprodukter. Platetykkelse på 5–8 µm har minimal innvirkning på gjengetilpasningen, men bør tas med i toleranseberegninger for presisjonsmonteringer.
• Nikkelbelegg: Gir en lys, varm sølvfinish med høyere korrosjonsbestandighet enn sink (120–200 timer saltspray ved 8–12 µm). Foretrukket for barneleker og digitalt produkttilbehør der et polert metallisk utseende er en del av produktets opplevde kvalitet. Nikkelbelegg gir også en hard, slitesterk overflate som motstår riper fra gjentatt montering og demontering – viktig for produkter som brukere åpner for batteribytte eller konfigurasjonsendringer.
• Passivert rustfritt stål: For jernbanetransportinteriør, medisinsk utstyr og automasjonsutstyr som opererer i fuktige eller rengjørbare miljøer, eliminerer passiverte rustfrie knappskruer korrosjonsrisikoen helt uten å legge til noe belegg. Den naturlige rustfrie overflaten oppnår et børstet eller polert utseende avhengig av den endelige maskineringsoperasjonen, og finishen er iboende permanent i stedet for avhengig av beleggets vedheft. Shanghai Soverchannel Industrial Co., Ltd. leverer rustfrie knappskruer i både 304 og 316 kvaliteter som en del av sin produktlinje med festemidler i rustfritt stål.

Knappskruer i sammenstillinger med begrenset plass: Planlegging av klaring for automatisert og medisinsk utstyr

Den lave hodehøyden til knappskruer er ofte grunnen til at de er spesifisert i første omgang i automasjonsutstyr og medisinsk utstyr – det er rett og slett ikke nok aksial klaring over skjøtoverflaten til å romme et standard hettehode. Men å designe for knappskrueklaring krever mer enn å kontrollere at hodehøyden klarerer den tilstøtende komponenten. Sekskantnøkkeltilgangsvinkelen, førerklaringen og verktøyinngrepskravene må alle verifiseres i den tredimensjonale monteringssammenhengen før designet er ferdigstilt.

Minimumsnøkkeltilgangsvinkelen for en knappskrue i en lomme eller fordypning er begrenset av sekskantnøkkelen. En standard L-formet sekskantnøkkel krever en klar tilnærmingsvinkel på ca. 15–20° fra vinkelrett på skjøteflaten for å gripe inn i sokkelen rent. I trange sammenstillinger der bare en sekskantnøkkel med kule kan nå festeanordningen, synker det maksimale pålitelige dreiemomentet med omtrent 30 % sammenlignet med en rett nøkkel med full inngrep – en faktor som må inkluderes i dreiemomentspesifikasjonen hvis kulemontering er forventet. For medisinsk utstyrssammenstillinger der momentsporbarhet er et regulatorisk krav, må installasjonsprosedyren eksplisitt spesifisere nøkkeltype og verifisere at monteringsgeometrien tillater det dokumenterte verktøyinngrepet.

Paneltykkelse i forhold til skruelengde er en andre klaringshensyn som ofte blir oversett. Gripelengden på en knappskrue (avstanden fra undersiden av hodet til starten av gjengen) må samsvare med den totale tykkelsen på det fastklemte materialet. Hvis grepet er for kort, griper den gjengede delen inn i det fastklemte materialet i stedet for i den tappede boringen under, noe som reduserer effektivt gjengeinngrep. Hvis grepet er for langt, stikker det ugjengede skaftet inn i det gjengede hullet, og forhindrer full gjengeinngrepsdybde. I scenarier for presisjonsmontering for digitale produkter og instrumenter er det å spesifisere den nøyaktige grepslengden – i stedet for bare den nominelle boltlengden – den riktige anskaffelsespraksisen.

Flensknapphode vs. standardknapphode: Når den større lagerflaten rettferdiggjør det bredere fotavtrykket

Den flensede knapphodevarianten – der en flat ringformet flens strekker seg utover fra bunnen av kuppelen – adresserer en spesifikk begrensning for standard knapphodet i myke substratapplikasjoner. I standard ISO 7380-geometri er lagerflaten den relativt smale ringformede ringen ved bunnen av kuppelen, der kuppelprofilen møter den flate overflaten under hodet. I møbelmonteringer, barnelekerammer og treningsutstyrspaneler der det sammenføyde materialet er konstruert tre, plastkompositt eller tynnskåren aluminium, kan det hende at dette lageroverflatearealet ikke er tilstrekkelig til å hindre hodet i å trekke gjennom klaringshullet under belastning – spesielt for skruer med større diameter i tynne materialer.

Den flensede varianten (ISO 7380-2) legger til en flat lagerflens med en ytre diameter som typisk er 30–40 % større enn standardhodediameteren, og øker lagerarealet proporsjonalt uten å legge til hodehøyde. Kuppelprofilen over flensen forblir lav, slik at klaringsfordelen bevares mens gjennomtrekkskapasiteten øker betydelig. For M6 flensede knappskruer øker lagerarealet fra ca. 70 mm² (standard) til ca. 120 mm² (flenset) – en 70 % forbedring i belastningsfordelingen med praktisk talt ingen økning i installert høyde.

Avveiningen er fotavtrykk: den større flensdiameteren krever mer siderom rundt festehullet, som må verifiseres mot tilstøtende funksjoner i komponentoppsettet. I elektroniske kabinetter med høy tetthet og kompakte medisinske utstyrshus er denne sideklaringen ofte ikke tilgjengelig – noe som gjør standardknapphodet til det riktige valget til tross for dets lavere gjennomtrekkskapasitet. Shanghai Soverchannel Industrial Co., Ltd. produserer både ISO 7380-1 og ISO 7380-2 geometriknappskruer som standard katalogartikler, med ikke-standard flensdiametre og kuppelhøyder tilgjengelig som spesialtilpassede festemidler i legert stål for kunder hvis bruksområde faller mellom de to standardprofilene.

Valg av eiendomsklasse for knappskruer på tvers av forbruker- og industriapplikasjoner

Knappskruer er kommersielt tilgjengelige i eiendomsklassene 8.8 og 10.9 for karbonstål, og A2-70 eller A4-70 for rustfritt stål. Klassevalget samhandler med drivmomentgrensen på en måte som ikke alltid er intuitiv: å spesifisere en høyere egenskapsklasse forbedrer ikke automatisk skjøteytelsen hvis skruens drivmomentgrense nås før det høyere kvalitetsmaterialets bevisbelastning er utnyttet. For knappskruer med liten diameter (M4 og under), dekker dybdebegrensningen den oppnåelige forhåndsbelastningen godt under differansen mellom 8,8 og 10,9 bevisbelastninger – noe som betyr at oppgraderingen av eiendomsklassen ikke gir noen funksjonell fordel samtidig som det øker kostnadene. Oppgraderingen blir meningsfull ved M6 og over, hvor sokkelgeometrien kan overføre nok dreiemoment til å skille mellom de to klassenes klemytelse.

For applikasjoner for jernbanetransport og automatiseringsutstyr hvor vibrasjonsbelastning er en designhensyn, er egenskapsklasse 10.9-knappskruer standardspesifikasjonen uavhengig av diameter, fordi den høyere motstandsbelastningen genererer en høyere skjøteforbelastning som forbedrer motstanden mot vibrasjonsindusert løsning – selv om den absolutte forspenningsforskjellen mellom 8.8 og 10.9 er beskjeden ved små diametre. Logikken er at marginalkostnaden ved å spesifisere 10.9 er liten, mens kostnaden for en festefeil i et installert transitt- eller automasjonssystem er svært stor.

Som en leverandør av festemidler i karbonstål med dyp ekspertise innen bilfestesektoren, leverer Shanghai Soverchannel Industrial Co., Ltd. eiendomsklassesertifiseringsdokumentasjon for hvert produksjonsparti med knappskruer – hardhetsverifisering, strekktestresultater og materialvarmesertifikater – slik at kunder i regulerte bransjer som medisinsk utstyr og jernbanetransport kan opprettholde full sporbarhet i forsyningssystemet. Dette full-prosess inspeksjonssystemet, utviklet og foredlet ved Nantong Jinzhai Hardware Co., Ltd., er det som gjør at selskapet kan betjene både høyvolums forbruksvarerprodusenter og lavere volum presisjonsmonteringskunder fra samme produksjonsinfrastruktur.

Tilpassede knappskruekonfigurasjoner: Ikke-standard dimensjoner og spesialfunksjoner for presisjonsmontering

Standard katalogknappskruer dekker de fleste industri- og forbrukerapplikasjoner, men scenarier for presisjonsmontering i digitale produkter, medisinsk utstyr og avansert automasjonsutstyr krever regelmessig konfigurasjoner som faller utenfor ISO 7380 dimensjonstabeller. De vanligste ikke-standardkravene er ikke dramatiske avvik fra standardskjemaet – de er spesifikke dimensjonsjusteringer som standardkatalogen ikke kan imøtekomme, men som har betydelige funksjonelle konsekvenser hvis de ikke oppfylles riktig.

• Varianter med redusert hodehøyde: For sammenstillinger der til og med standard knapphodet stikker ut over en omgivende panelfunksjon, oppnår en tilpasset kuppelprofil med redusert høyde – typisk 15–25 % lavere enn ISO 7380 nominell – ekte flush eller sub-flush installasjon samtidig som den brede lageroverflatefordelen til knapphodeformatet beholdes.
• Ikke-standard greplengder: Forbrukerproduktkapslinger bruker ofte materialstabler som ikke stemmer overens med standard skruelengdeintervaller. En tilpasset gripelengde sikrer at det ugjengede skaftet spenner over nøyaktig den fastklemte tykkelsen, og maksimerer gjengeinngrepsdybden i den tappede funksjonen under uten å la skaftet komme ned før full klemkraft er oppnådd.
• Integrerte captive vaskemaskiner: Et permanent festet skiveelement under knappehodeflensen – svingt på plass under produksjon – eliminerer monteringstrinnet med å plassere en separat skive, reduserer antall deler og forhindrer tap av skive i monteringsmiljøer med små komponenter som leketøysfabrikker for barn og instrumentproduksjonslinjer.
• Forhåndspåførte gjengelåslapper: Mikroinnkapslet anaerobt lim som påføres tråden under produksjon gir vibrasjonsmotstand uten at operatører trenger å påføre flytende gjengesikring på monteringspunktet – kritisk for monteringslinjer for automasjonsutstyr og medisinsk utstyr der prosesskonsistens og renslighet er kontrollerte krav.
• Egendefinerte hodemarkeringer eller merkevarebygging: For forbrukerelektronikk og førsteklasses husholdningsapparater hvor festehodet er et synlig designelement, er laser-etsede eller stemplede identifikasjonsmerker, karaktersymboler eller merkeidentifikatorer på kuppeloverflaten tilgjengelig som en del av en spesialbestilling fra Shanghai Soverchannel Industrial Co., Ltd.s ikke-standardiserte festeløsningsprogram.

Som en produsent som integrerer FoU, produksjon og salg, håndterer Shanghai Soverchannel Industrial Co., Ltd. spesialtilpasset knappskrueutvikling fra tegningsgjennomgang til prototypeproduksjon og til masseforsyning – og gir ingeniørrådgivning om hodegeometri, materialkvalitet, overflatebehandling og gjengespesifikasjon som en integrert pakke i stedet for å forvente at kundene skal løse disse avveiningene uavhengig før de legger inn en bestilling.
