Skulderdiametertoleranse: Dimensjonen som avgjør om en presisjonsform kjører eller svikter

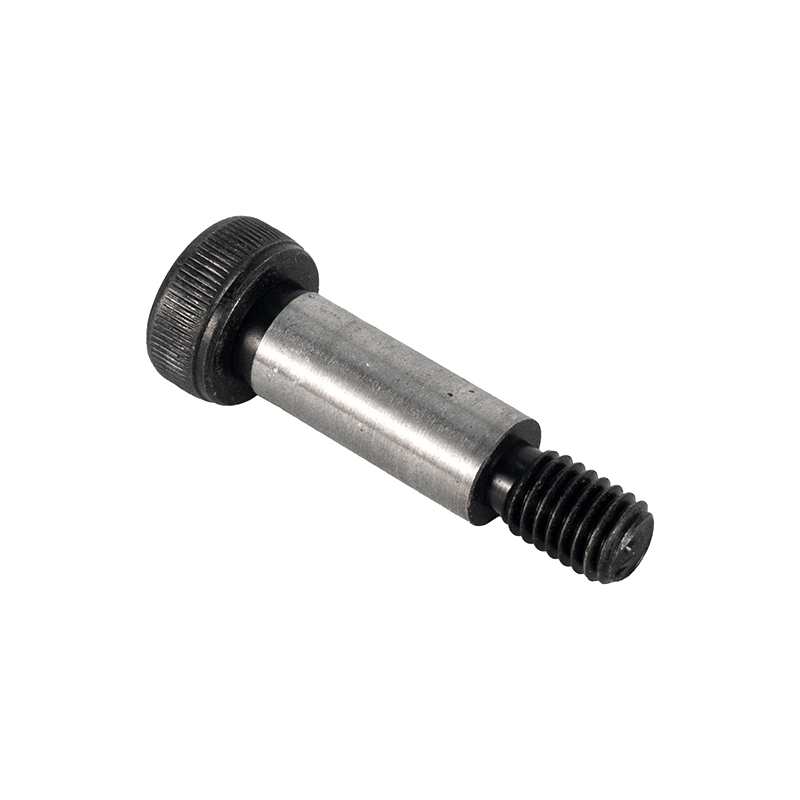

I presisjonsformer og sprøyteformer er skulderen til en skulderskrue er ikke bare et strukturelt trekk – det er et presisjonsdatum. Skulderdiametertoleransen er det som styrer hvor nøyaktig en formkomponent kan plasseres og hvor gjentatt den går tilbake til den posisjonen over tusenvis av sykluser. Bransjepraksis for høypresisjonsverktøy spesifiserer skulderdiametre holdt til h6-toleranse (kun negativ toleranse, ingen overdimensjon), som for en 10 mm skulder betyr et diameterområde på 9.991–10.000 mm. På dette toleransenivået passer skulderen inn i et rømmet hull med en interferens- eller overgangspasning som eliminerer radialt spill helt.

Konsekvensene av utilstrekkelig skuldertoleranse er målbare og ofte dyre. I en stansedyse vil en grensepinne med til og med 0,02 mm radiell klaring tillate at den styrede komponenten forskyves sideveis under støtbelastningen fra hvert presseslag. Over tid forstørrer denne mikrobevegelsen boringen, akselererer slitasje på både skruen og dyseblokken, og forårsaker til slutt dimensjonsdrift i den stemplede delen. Det som begynner som et toleransespesifikasjonsproblem, blir et produksjonskvalitetsproblem uten at det finnes en eneste åpenbar feilhendelse å diagnostisere.

kl Shanghai Soverchannel Industrial Co., Ltd. , skulderdiametertoleranser for applikasjoner med presisjonsverktøy holdes til h6 som standard, med h5 tilgjengelig for kunder som krever den tettest mulige passformen i høysyklus stansematriser og halvlederverktøy. Selskapets produksjonsanlegg, Nantong Jinzhai Hardware Co., Ltd., bruker sylindrisk sliping som den endelige skulderbehandlingen i stedet for å dreie alene, noe som muliggjør sub-mikron rundhet og diameterkonsistens på tvers av et produksjonsparti.

Skulderlengdespresisjon i Ejector Retainer-applikasjoner: Hvorfor ±0,05 mm ikke er godt nok

Skulderskruer som brukes som ejektorholdere i sprøytestøper utfører en funksjon som er fundamentalt forskjellig fra en feste som holder to plater sammen. Skulderlengden definerer den eksakte slaggrensen til ejektorplaten – avstanden som ejektorpinnene beveger seg fremover for å skyve den støpte delen ut av hulrommet. Hvis skulderlengden er kort med til og med 0,1 mm, bunner utkasterplaten på skruehodet før utkasterpinnene når sin utformede fremre posisjon, slik at delen blir delvis uutløst. Hvis skulderen er like lang, overskrider ejektorplaten sin utformede stoppposisjon, og kan potensielt bøye ejektorpinnene eller skade hulromsflater.

Dette er grunnen til at presisjonssprøyteformbyggere spesifiserer skulderlengdetoleranser på ±0,025 mm eller strammere for utstøterfesteapplikasjoner – vesentlig strammere enn ±0,13 mm (omtrent ±0,005 tommer) toleransen som mange standard skulderskruekataloger publiserer som sin nominelle toleranse. Skillet er viktig ved innkjøp: en skrue som oppfyller katalogtoleranse er ikke nødvendigvis en skrue som oppfyller formens funksjonskrav.

Skulderskruer som brukes som ejektorholdere opplever også et særegent belastningsmønster: skulderen bærer en ren aksial trykkbelastning ved slutten av hvert utkastningsslag, overført over den ringformede kontaktflaten mellom skulderenden og ejektorplaten. Overflatens flathet og vinkelrett på denne endeflaten til skulderaksen påvirker derfor direkte hvor jevnt lasten fordeler seg over holdemønsteret. Ujevn belastningsfordeling på tvers av et sett med holdeskruer er en hovedårsak til at ejektorplaten tipper, noe som gir inkonsekvente høyder for utkasterstiftens fremspring og variabel delutkast.

Materialee- og varmebehandlingsvalg for skulderskruer i miljøer med høy belastning og høy vibrasjon

Bilverktøy og romfartskomponenter utsetter skulderskruer for en kombinasjon av radielle skjærbelastninger, aksial spenning fra den gjengede enden og kontinuerlig vibrasjon – en spenningstilstand som krever et materiale med både høy overflatehardhet og tilstrekkelig kjerneseighet. Overflatehardhet motstår slitasje ved skulder-boring-grensesnittet; kjerneseighet forhindrer sprø brudd under støtbelastning. Å få balansen feil i begge retninger gir for tidlig feil.

Som en spesialtilpasset produsent av festemidler i legert stål, utvikler Shanghai Soverchannel Industrial Co., Ltd. Ni-Cr-Mo-legerte skulderskruer til bruksspesifikke kjemi- og kassedybdespesifikasjoner. For romfart og bilverktøy med høy vibrasjon er kassedybden på en forkullet skulderskrue konstruert til minimum 0,5 mm – dyp nok til at det herdede laget ikke forbrukes av slipeoperasjonen som bringer skulderen til endelig diametertoleranse, samtidig som den duktile kjernen som absorberer støt uten brudd bevares.

Imperial vs. Metric Shoulder Screws: Sourcing Realities for Overseas Equipment Montering og vedlikehold

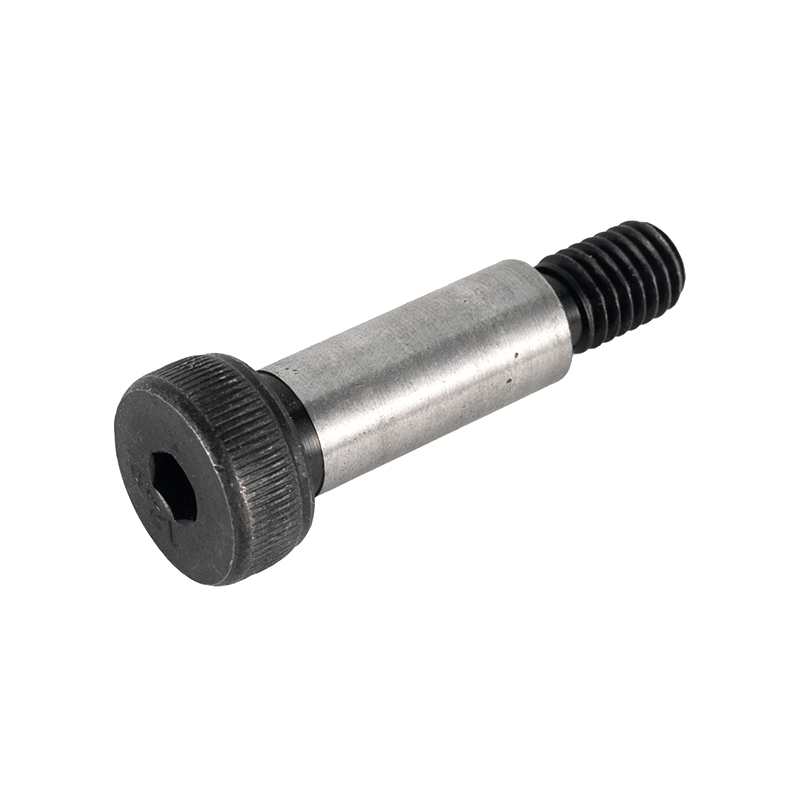

Utstyr importert fra Nord-Amerika bruker ofte imperial-dimensjonerte skulderskruer – skulderdiametre i brøktommer (3/16", ¼", 5/16", 3/8", ½", og så videre) med enhetlige gjengeformer (UNC eller UNF) på den gjengede enden. Når dette utstyret krever vedlikehold eller verktøy, må man bytte ut skruestandarden i standarden. blir en genuin anskaffelsesutfordring. Å erstatte den nærmeste metriske ekvivalenten er nesten aldri akseptabel: en 6 mm metrisk skulderskrue har en skulderdiameter på 6.000 mm, mens den nærmeste imperiale ekvivalenten (¼") har en skulderdiameter på 6.350 mm – en forskjell på 0.35 mm som eliminerer interferensen eller overgangen til applikasjonen.

Trådenden skaper en ekstra komplikasjon. En ¼" imperial skulderskrue bruker vanligvis en 10-32 UNF eller ¼-20 UNC gjenget ende, og de tappede hullene i formen eller armaturet kuttes for å matche. Forsøk på å bruke en metrisk M5- eller M6-gjenge uten å gjentre hullet er ikke en gjennomførbar snarvei – stigning, hoveddiameter og gjenger som opprettholder alle forskjeller i utstyr og gjenger. verktøy, opprettholdelse av en parallell beholdning av imperiale skulderskruer er operasjonelt enklere enn sak-til-sak-konverteringsteknikk.

Shanghai Soverchannel Industrial Co., Ltd. leverer både metriske og imperiale skulderskruer fra sin produksjonsbase ved Nantong Jinzhai Hardware Co., Ltd., med full sporbarhet og dimensjonssertifisering. For internasjonale kunder som administrerer utstyrsflåter med blandet standard, kan selskapet produsere imperiale skulderskruer til ASME B18.3 dimensjonale standarder i samme produksjonskjøring som metriske ekvivalenter, noe som forenkler konsolidering av innkjøp uten å kreve separate leverandørforhold.

Skulderskruer som dreiestifter i automatiserte maskiner: Beregning av lagerbelastning og estimering av slitasjelevetid

I automatiserte maskiner og verktøymaskiner utsettes skulderskruer som fungerer som dreietapper for koblinger, kamfølgere eller svingende armer for radielle lagerbelastninger over hele skulderlengden. I motsetning til et glidelager hvor belastningen er fordelt over en lang kontaktsone, konsentrerer en skulderskruetapp den radielle belastningen over den brukbare skulderlengden – typisk mellom én og tre ganger skulderdiameteren avhengig av bruksgeometrien. Beregning av lagertrykket ved skulderoverflaten er det første trinnet i å forutsi slitasjelevetid.

Formelen for projisert areal lagertrykk gjelder: P = F / (d × L), hvor F er den radielle belastningen i Newton, d er skulderdiameteren i mm, og L er den effektive lagerlengden i mm. For en skulderskrue av herdet legert stål som går mot en stålbøssing eller herdet boring, er det tillatte lagertrykket typisk 100–150 MPa for kontinuerlig rotasjon og 200–350 MPa for oscillerende eller indekserende bevegelse. Overskridelse av disse grensene akselererer overflatetretthet, produserer slitasjerester og forstørrer gradvis boringen – den samme feilprogresjonen som sees i utilstrekkelige toleranseapplikasjoner, men drevet av belastning i stedet for dimensjonsfeil.

Tekstilutstyr og hydrauliske systemer gir et smørehensyn som ofte blir oversett under design. En skulderskruetapp som går tørr i en høysyklus tekstilmaskin kan se overflatetemperaturer som overstiger 150°C ved kontaktsonen under vedvarende produksjonskjøringer, noe som bryter ned all oljefilm og akselererer limslitasje. Designbestemmelser for smøretilgang – et radialt smørehull gjennom boreveggen eller et periferisk spor i skulderen – kan forlenge slitasjelevetiden med en størrelsesorden i disse bruksområdene, og spesifisering av en skulderskrue med en overflatebehandling som er kompatibel med smøremiddelkjemien er et grunnleggende ingeniørkrav som bør bekreftes i stedet for etter designfeil.

Ikke-standard skuldergeometrier i romfart og bilverktøy: Beyond the Catalogue

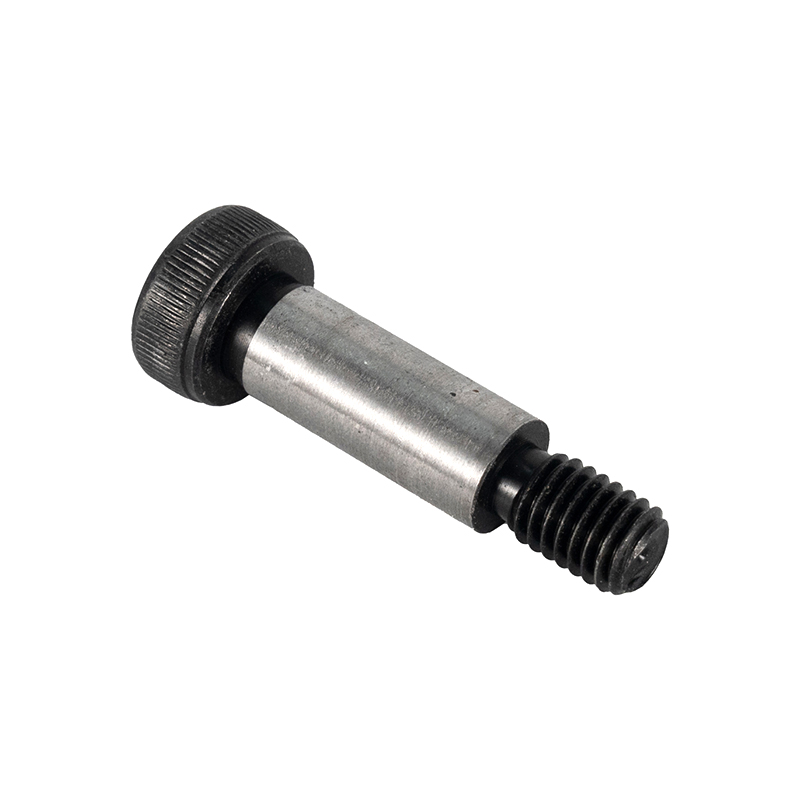

Standard skulderskruer følger en enkel geometri: sylindrisk skulder, flat underhodelagerflate og en gjenget ende med mindre diameter enn skulderen. Luftfartskomponenter og spesialisert bilverktøy krever ofte konfigurasjoner som ikke kan hentes fra noen standardkatalog – og forsøk på å modifisere en standardskrue i feltet (å skru ned en skulder, legge til et krysshull, bearbeide en redusert seksjon) kompromitterer nesten alltid delens varmebehandling og dimensjonale integritet.

Vanlige ikke-standard skulderskruekonfigurasjoner som oppstår i høypresisjonsverktøy inkluderer:

• Dobbeltskulderskruer: To sylindriske skuldre med forskjellige diametre på samme skaft, brukt til å lokalisere og holde komponenter på to forskjellige dybdeplan samtidig i komplekse formsammenstillinger.
• Avlastede skulderskruer: En midjedel med redusert diameter mellom skulderen og den gjengede enden, som fungerer som et kontrollert elastisk element som absorberer støtbelastning uten å overføre det inn i gjengeinngrepssonen – spesielt verdifullt ved stansedyseapplikasjoner med høy slagkraft.
• Skulderskruer med krysshull eller aksiale passasjer: Brukes i hydrauliske systemer og pneumatisk verktøy hvor skruen samtidig fungerer som en dreietapp og en væskepassasje, eliminerer en separat porttilpasning og reduserer monteringskompleksiteten.
• Flensede skulderskruer: En forstørret flens under hodet fordeler den aksiale klembelastningen over et større område, og forhindrer innstøping i verktøyplater av mykt materiale (aluminium eller kompositt) uten å kreve en separat skivekomponent.
• Ekstra lange skulderskruer med flere gjengestigninger: Nødvendig i dype formsammenstillinger der gjengeenden må gripe inn i en plate langt under skulderlagersonen, med totale lengder som strekker seg godt utover standard katalogmaksimum.

Shanghai Soverchannel Industrial Co., Ltd. er strukturert spesifikt for å håndtere dette segmentet av markedet. Som en produsent som integrerer FoU, produksjon og salg, gjennomgår selskapet kundetegninger, gir råd om geometri og materialvalg, produserer prototyper for dimensjonell og funksjonell validering, og går direkte over i produksjon – alt innenfor et enkelt forsyningsforhold som eliminerer forsinkelsen for overlevering av engineering-til-innkjøp som er vanlig når man jobber med distributører som henter fra tredjepartsfabrikker.

Valg av overflatebehandling for skulderskruer: balanserer dimensjonsintegritet mot korrosjonsbeskyttelse

Overflatebehandlingen som påføres en skulderskrue presenterer en grunnleggende spenning som ikke eksisterer for vanlige festemidler: ethvert belegg som tilfører tykkelse til skulderoverflaten trekker direkte fra det dimensjonale toleransebudsjettet. Et sink-galvaniseringslag på 8–12 µm per side legger til 16–24 µm til skulderdiameteren – nok til å konvertere en h6-toleranseskulder til en overdimensjonert del som ikke kommer inn i den rømmede boringen uten forstyrrelser. Dette er grunnen til at valg av overflatebehandling for presisjonsskulderskruer krever eksplisitt oppmerksomhet til beleggtykkelse, ikke bare korrosjonsytelse.

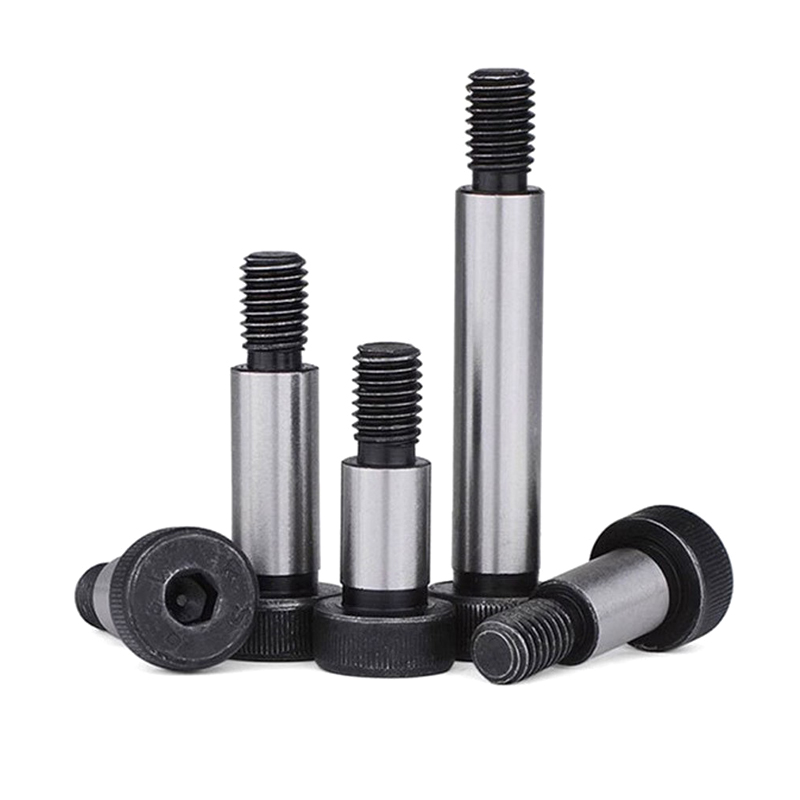

• Svart oksid: Den foretrukne behandlingen for presisjonsform- og dyseapplikasjoner. Konverteringsbeleggsdybden måles i nanometer i stedet for mikron – faktisk nulldimensjonal innvirkning. Gir mild korrosjonsbestandighet tilstrekkelig for innendørs verktøymiljøer når det kombineres med en oljetetning. Kompatibel med alle standard toleranseklasser uten etterbehandlingssliping.
• Elektroløs nikkelbelegg: Avsetter et svært jevnt lag (typisk 12–25 µm) som kan spesifiseres og holdes tett nok til å ta hensyn til bearbeidingstoleransen. Gir overlegen hardhet (opptil 68 HRC etter varmebehandling) og korrosjonsbestandighet sammenlignet med svart oksid. Brukes i hydrauliske system-skulderskruer og tekstilutstyrskomponenter der både presisjon og moderat kjemisk motstandskraft kreves.
• Sinkflakbelegg (Geomet/Dacromet): Gjelder ved 8–15 µm total tykkelse med bedre jevnhet i tykkelsen enn galvanisering og ingen risiko for hydrogensprøhet. Egnet for den gjengede enden og hodet på skulderskruer der korrosjonsbeskyttelse er viktig, men bør maskeres av skulderens lageroverflate i presisjonsapplikasjoner - eller skulderen skal slipes til endelig dimensjon etter belegg.
• Passivert rustfritt stål: For skulderskruer produsert i 303, 304 eller 440C rustfritt, fjerner passivering fritt jern fra overflaten uten dimensjonspåvirkning, og maksimerer materialets opprinnelige korrosjonsmotstand. Det riktige valget for matforedling, farmasøytisk produksjon og kyst- eller marine verktøymiljøer der grunnmaterialet allerede er rustfritt.

Som både leverandør av festemidler i karbonstål og festeselskap i rustfritt stål, spesifiserer Shanghai Soverchannel Industrial Co., Ltd. overflatebehandlinger som en integrert del av designpakken for skulderskruer i stedet for som en ettertanke. For kunder som leverer til oversjøiske markeder der standarder for utstyrsmontering varierer, dokumenterer selskapet skulderdiameteren som belagt med full dimensjonal sporbarhet, slik at installatører kan verifisere passformkompatibilitet før montering i stedet for å oppdage interferensproblemer på produksjonsgulvet.
