Svart helgjenget stang: karakterer, bruksområder og utvalgsguide

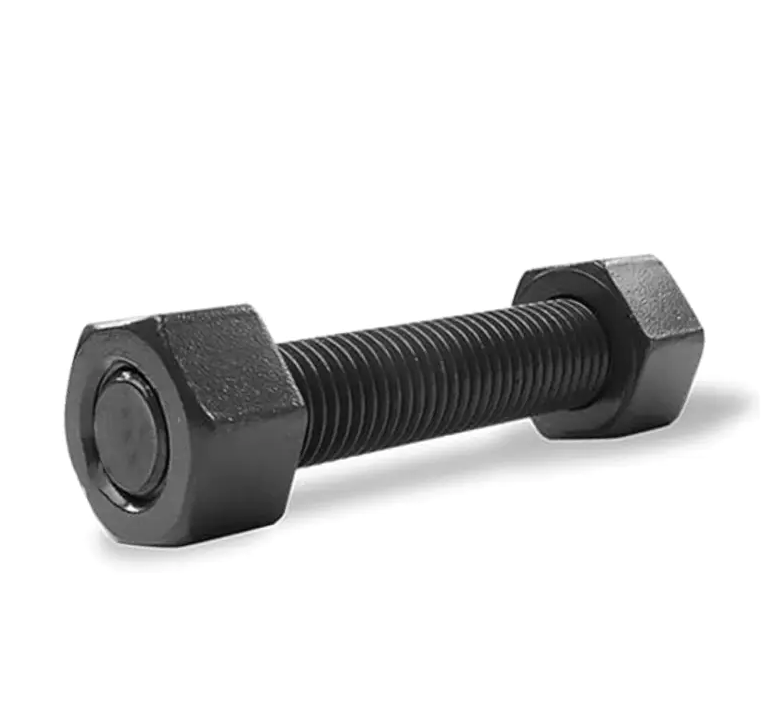

A svart helgjenget stang er en kontinuerlig lengde av stålstang med gjenger som går fra den ene enden til den andre, kjennetegnet ved sin mørke, ikke-reflekterende overflatefinish. Den "svarte" betegnelsen er kritisk viktig fordi den beskriver det beskyttende belegget - typisk svart oksid, svart fosfat eller en vanlig varmvalset møllevekt – som bestemmer stangens korrosjonsmotstand, smøreevne og passende bruksområder. De vanligste kvalitetene for sortgjenget stang er karbonstålkvaliteter 4.6, 4.8, 8.8 og 10.9 under ISO metriske graderingssystem, med B7 legert stål som standard for høytemperaturbolting i samsvar med ASTM A193. Valget av riktig kvalitet og finish er først og fremst drevet av strekkbelastningskravene, miljøeksponeringen, og om stangen skal brukes i et tørt innendørs miljø, et fuktig miljø eller en trykkbundet applikasjon med høy temperatur.

Dekoding av den "svarte" finishen: typer og funksjonelle forskjeller

Begrepet "svart" i sammenheng med en gjenget stang refererer ikke til en enkelt, standardisert finish. Den omfatter flere forskjellige overflatebehandlinger, hver med sitt eget korrosjonsbeskyttelsesnivå, friksjonskoeffisient og utseende. Å forveksle en svart finish med en annen kan føre til for tidlig rust, gjengedannelse eller feil forhold mellom dreiemoment og spenning i kritiske boltforbindelser.

Den ensfargede varmvalsede finishen, ofte kalt "egenfarge" eller "svart stang" i handelen, er den mest økonomiske og den vanligste på gjengede stang for generell bruk som selges i maskinvareutsalg. Den svarte oksid- og fosfat-finishen er konverteringsbelegg som endrer overflatekjemien til stålet uten å legge til målbar tykkelse, noe som betyr at de ikke påvirker gjengetilpasningen eller stigningsdiameteren. Svart sink, derimot, er et elektroplettert belegg som gir tykkelse - vanligvis 5 til 12 mikron —og dette må tas med i trådtoleransen. En sinkbelagt gjengestang krever muttere produsert med en overtapping for å sikre fri montering.

Stålkvaliteter og mekaniske egenskaper for svart gjenget stang

Den mekaniske ytelsen til en svart helgjenget stang bestemmes av stålkvaliteten, som spesifiserer minimum strekkstyrke, flytestyrke og forlengelse. ISO metriske karaktersystem, definert i ISO 898-1 for festemidler i karbonstål , bruker en tosifret kode hvor det første sifferet multiplisert med 100 gir den omtrentlige minste strekkfastheten i MPa, og produktet av de to sifrene multiplisert med 10 gir det omtrentlige flyt-til-strekkforholdet. Valg av feil karakter for påføringsbelastningen resulterer i enten plastisk deformasjon fra ettergivelse eller sprø brudd fra overbelastning.

Karaktermerkingen på en svart gjenget stang er vanligvis stemplet på en eller begge ender av stangen eller på forsiden av en mutter som følger med den. En grad 8,8 bar kan også ha en bråkjølt og temperert mikrostruktur, identifiserbar i et laboratorium ved sin tempererte martensittkornstruktur. I feltet er fravær av karakterangivelser et varseltegn. En svart strek uten synlig stempel bør antas å være grad 4.6 eller lavere og må ikke brukes i noen bærende applikasjoner der svikt kan forårsake personskade eller skade på eiendom.

Trådspesifikasjoner og passformsklasser

Trådene på en helgjenget stang er ikke en generisk varefunksjon; de er produsert i en spesifikk toleranseklasse som bestemmer hvordan stangen passer sammen med muttere og hull. Standardgjengen for metrisk svart gjenget stang er ISO metrisk grovgjengeprofil (M-profil) i henhold til ISO 68-1 , med en 60-graders flankevinkel. Toleranseklassen er typisk 6g for utvendig gjenge på stangen , som gir en middels passform som balanserer enkel montering med motstand mot å løsne under vibrasjon.

For stenger som skal brukes med muttere, skaper en 6g stanggjenge kombinert med en 6H muttergjenge standard ISO-klaringspassform. Når stangen er ment å tres inn i et tappet hull i stedet for å brukes med en mutter, blir passformsklassen mer kritisk. En 6g stanggjenge i et 6H hull gir tilstrekkelig klaring for de fleste bruksområder, men for presisjonsmaskineri eller hvor stangen ofte må fjernes og installeres på nytt, kan en tettere 5g/6g gjengetilpasning på stangen spesifiseres. Trådklassen er sjelden markert på selve stangen; det er en produksjonsspesifikasjon som skal bekreftes fra leverandørens dokumentasjon.

Kutt vs. rullede tråder: produksjonsmetode og dens innvirkning

Metoden som brukes til å forme gjengene på en svart helgjenget stang påvirker stangens utmattelsesmotstand, overflatefinish og dimensjonale konsistens betydelig. Gjengerulling, hvor gjengeprofilen kaldformes ved å presse herdede ståldyser mot den roterende stangen, gir en gjenge med overlegne mekaniske egenskaper. Kaldbearbeidingsprosessen komprimerer og arbeidsherder trådoverflaten, og skaper en trykkrestspenningslag som forsinker initiering av tretthetssprekker. Valsede tråder har også en jevnere overflatefinish fordi materialet er forskjøvet i stedet for å kuttes, noe som resulterer i færre spenningsøkende overflatefeil.

Kuttetråder, produsert ved å fjerne materiale med en dyse eller et enkeltpunkts skjæreverktøy, har den iboende ulempen at de skjærer gjennom kornstrømningslinjene til stålet. Dette skaper eksponerte kornender ved trådroten som er mer utsatt for korrosjon og utmattelsessprekker. For en gjenget stang av klasse 8,8 eller 10,9 utsatt for syklisk belastning, en rullet tråd kan gi en utmattingstid som er 50 % til 100 % lengre enn en tilsvarende kuttet tråd. Prispremien for stang med rullet gjenger er beskjeden og er berettiget i alle applikasjoner som involverer vibrasjon, trykksykling eller dynamisk belastning.

Korrosjonsbeskyttelse og grensene for svarte overflater

Ingen svart finish gir samme nivå av korrosjonsbeskyttelse som varmgalvanisering eller rustfritt stål. En svart helgjenget stang er i utgangspunktet et karbonstålprodukt med et kosmetisk eller mildt beskyttende overflatelag, og det vil ruste hvis det utsettes for fuktighet, kondens eller utendørs vær uten ekstra beskyttelse. Den vanlige varmvalsede vekten gir nesten ingen barrierebeskyttelse; det forsinker utbruddet av rød rust med bare noen dager under fuktige forhold. Svart oksid, selv om det er attraktivt, er et magnetitt (Fe₃O₄) lag som er iboende porøst og er avhengig av en etterbehandlingsolje eller voksfilm for å forsegle overflaten. Uten denne tetningsmassen gir svart oksid ubetydelig korrosjonsbestandighet.

For bruksområder hvor stangen vil være synlig og utsatt for sporadisk fuktighet – som arkitektonisk beslag, møbelmontering eller innendørs rekkverksstøtter – gir svart fosfat med et supplerende oljebelegg eller svart sinkbelegg den mest holdbare løsningen enn å oppgradere til rustfritt stål. Svart sinkbelegg med et treverdig krompassivt lag kan oppnås 96 timers motstand mot nøytral saltspray før rødrust i henhold til ISO 9227, som er tilstrekkelig for dekket utendørs bruk. Men for permanent utendørs eksponering, nedgravd service eller marine miljøer er den svarte finishen utilstrekkelig. Under disse forholdene må materialet oppgraderes til varmgalvanisert stål, 304 rustfritt stål gjengestang eller 316 rustfritt for kysteksponering.

Forspenning, moment-spenning og rollen til smøring

Når en svart helgjenget stang brukes i en strammet boltforbindelse – vanlig i konstruksjonsstål, maskinerimontering og flensede rørskjøter – krever det å forstå forholdet mellom dreiemoment og spenning for å oppnå designforspenningen. Dette forholdet domineres av friksjonskoeffisientene ved gjengegrensesnittet og mutterlagerflaten. Den svarte finishen påvirker disse friksjonskoeffisientene direkte. En stang i vanlig mølleskala har en høy og inkonsekvent friksjonskoeffisient, typisk i området på 0,20 til 0,35 avhengig av overflatens tilstand. En svart oksidfinish med olje har en mye lavere og mer forutsigbar koeffisient på omtrentlig 0,12 til 0,18 . En fosfatert og oljet finish faller mellom 0,15 og 0,22.

Den praktiske implikasjonen er at det samme dreiemomentet som brukes på stenger med forskjellige sorte overflater gir betydelig forskjellige forspenninger. Overdreiing av en smurt svart oksidstang til verdien spesifisert for en tørrmølleskala kan gi gjengene eller til og med knekke stangen. Installasjonsprosedyren må ta hensyn til den spesifikke finishtilstanden, og bruk av en kalibrert momentnøkkel med en kjent K-faktor (mutterfaktor) for den spesifikke stang- og mutterkombinasjonen er avgjørende for kritiske koblinger. Hvis K-faktoren er ukjent, kan forspenningen verifiseres ved å måle boltforlengelsen med et mikrometer eller en ultralyd boltmåler, noe som eliminerer usikkerheten i dreiemoment-spenningsforholdet.

Kutte og modifisere svart gjenget stang i felten

En helgjenget stang kuttes ofte i lengde på stedet. Kuttemetoden er viktig fordi den påvirker både integriteten til de gjenværende gjengene og muligheten til å starte en mutter på den kuttede enden. En slipesag er den raskeste metoden, men etterlater en grad og varmepåvirket sone ved kuttet. Graden må arkiveres til a 45 grader avfasing rundt hele omkretsen av stangenden, og de to første gjengene bak kuttet skal jages med en gjengefil eller en delt dysemutter for å fjerne eventuell forvrengning. En båndsag gir et renere kutt med mindre varmetilførsel og er foretrukket for skjær av høyere kvalitet der varmen fra slipende skjæring lokalt kan temperere stålet og redusere dets styrke ved den kuttede enden.

Etter kutting har det eksponerte råstålet ved kutteflaten ingen beskyttelse mot svart finish. Dette ansiktet vil raskt ruste. På en svart oksidstang bør den kuttede enden behandles med en kald sverteløsning eller belegges med en sinkrik maling for å gjenopprette korrosjonsbeskyttelsen. På en kritisk strukturell forbindelse bør den kuttede enden ikke plasseres på et sted der vann kan samle seg eller hvor det eksponerte stålet er i kontakt med et ulikt metall som kan forårsake galvanisk korrosjon. En enkel klatt av anti-festeblanding eller tungt fett på den kuttede overflaten er ofte tilstrekkelig for innendørs bruk, men det er ikke en erstatning for riktig beleggsrestaurering i utendørs bruk.

Vanlige størrelser, lengder og anskaffelseshensyn

Svart helgjenget stang er produsert i standard metriske diametre fra M6 opp til M100 eller større i spesialfreser, med M8, M10, M12, M16, M20 og M24 som de mest lagerførte størrelsene. Standard lengder er vanligvis 1 meter, 2 meter og 3 meter , men kortere stenderlengder er tilgjengelige ferdigkuttet for spesifikke bruksområder. Vekten per meter øker med kvadratet på diameteren; en M24-stang veier omtrent 3,55 kg per meter, mens en M12-stang veier omtrent 0,89 kg per meter. For stenger med stor diameter blir vekten en håndteringshensyn som kan kreve mekanisk løfting under installasjonen.

Ved anskaffelse av svart gjengestang skal spesifikasjonen tydelig angi diameter, stigning (grov med mindre fin er spesifisert), karakter, finish, gjengestandard og lengde. En fullstendig utrop lyder for eksempel: "M20 x 2,5, klasse 8,8, svart oksid, ISO 68-1 tråd, 6 g toleranse, 2 meter lengde." Tvetydige spesifikasjoner inviterer til erstatning av et produkt av lavere kvalitet eller annen finish. Anerkjente leverandører gir materialtestsertifikater (MTC) som sporer varmenummeret til stålet, dets kjemiske sammensetning og dets mekaniske testresultater. For strukturelle applikasjoner underlagt en byggeforskrift, må disse sertifikatene beholdes sammen med prosjektdokumentasjonen for å demonstrere samsvar.
