How does the nut design affect the performance, wear, and efficiency of a trapezoidal lead screw?

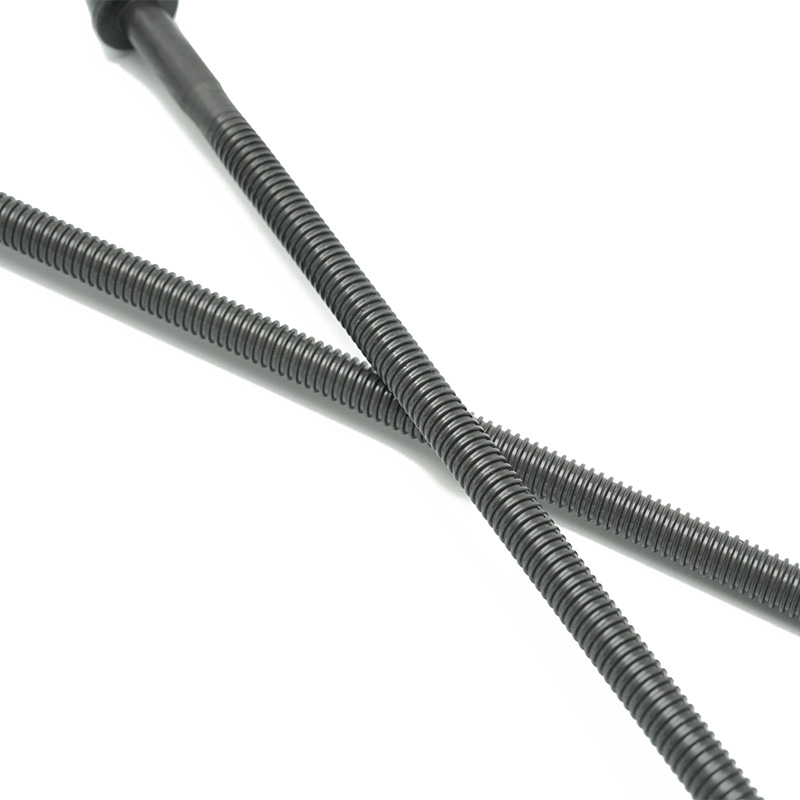

Utformingen av mutteren i en trapesformet blyskrue Systemet spiller en kritisk rolle i å bestemme ytelsen, sliteegenskapene og effektiviteten til hele enheten. Flere faktorer relatert til mutterdesignet kan ha en direkte innvirkning:

1. Lastfordeling og ytelse

• Material and Hardness : Materialet til mutteren påvirker dens evne til å motstå de påførte belastningene betydelig. For høybelastningsapplikasjoner gir muttere laget av herdede materialer, som stål eller bronselegeringer, bedre holdbarhet og motstand mot deformasjon. Mykere materialer kan slites raskere under tung belastning, noe som reduserer systemets ytelse.

• Nut Fit and Tolerance : Passformen av mutteren til blyskruens gjenger påvirker hvor jevnt belastningen fordeles. En godt bearbeidet mutter som passer riktig sikrer jevnt inngrep med gjengene, reduserer spenningskonsentrasjoner og forhindrer ujevn slitasje. En overdimensjonert eller underdimensjonert mutter kan føre til dårlig lastfordeling, forårsake mer slitasje og påvirke effektiviteten.

• Selvsmørende materialer : Muttere laget av selvsmørende materialer som bronse eller materialer med innebygde smøremidler reduserer behovet for ekstern smøring, og hjelper systemet med å opprettholde ytelsen over tid. Disse materialene reduserer også friksjonen, og forbedrer effektiviteten til systemet.

2. Slitasjemotstand

• Thread Contact Area : Mengden kontakt mellom mutteren og blyskruens gjenger påvirker slitasjehastigheten. Et større kontaktområde kan spre belastningen over en større overflate, redusere lokal slitasje og forlenge levetiden til både mutteren og ledeskruen. Imidlertid kan et for stort kontaktareal øke friksjonen, noe som fører til varmeoppbygging og redusert effektivitet.

• Preloading : I visse applikasjoner kan forhåndsbelastning av mutteren (litt komprimere den mot ledeskruen) bidra til å eliminere tilbakeslag, men dette kan også øke slitasjen hvis den ikke er utformet riktig. Forhåndslastede muttere må opprettholde kontakten under belastning uten overdreven friksjon, noe som krever nøyaktig design og materialvalg.

• Overflatebehandling : Mutterens overflatebehandling, som hardt belegg eller overflateplettering, kan forbedre slitestyrken. For eksempel kan en mutter med en overflate herdet av prosesser som nitrering eller belegg redusere slitasje og øke levetiden til både mutteren og blyskruen, selv under høyfriksjonsforhold.

3. Backlash Reduction

• Enkel mutter vs. dobbel mutter design : En enkelt mutterdesign kan introdusere tilbakeslag (den lille bevegelsen som oppstår når rotasjonsretningen endres), spesielt i systemer der høy presisjon kreves. En dobbel mutterdesign brukes ofte for å eliminere eller minimere tilbakeslag. Den andre mutteren i en dobbel mutterkonfigurasjon er vanligvis forhåndsspent for å motvirke slakk mellom mutteren og blyskruens gjenger, og forbedrer posisjonsnøyaktigheten.

• Nut Design Variations : Noen muttere er designet med spesielle funksjoner som anti-backlash-elementer (f.eks. fjærer eller kompensasjonsmekanismer) for å redusere tilbakeslag. Dette kan bidra til å forbedre systemets generelle ytelse, spesielt i applikasjoner som krever fin posisjonering, for eksempel CNC-maskiner eller robotsystemer.

4. Effektivitet

• Friksjon og smøring : Friksjon mellom mutteren og ledeskruen påvirker systemets effektivitet direkte. Mutterens materiale og design påvirker friksjonsnivået. En godt utformet mutter med minimal friksjon reduserer energitapet, noe som gjør systemet mer effektivt. I tillegg reduserer riktig smøring inne i mutteren (gjennom fett, olje eller selvsmørende materialer) friksjon og varmeutvikling ytterligere, noe som forbedrer den totale systemeffektiviteten.

• Contact Geometry : Geometrien til mutteren og dens kontakt med blyskruens gjenger påvirker effektiviteten. En godt utformet mutter med optimal gjengeprofil sørger for at lasten overføres jevnt med minimal friksjon, og øker dermed effektiviteten til systemet. Utilstrekkelig mutterdesign som fører til overdreven friksjon vil resultere i energitap og mindre effektiv ytelse.

5. Termisk ekspansjon og stabilitet

• Temperature Effects : Både mutteren og ledeskruen er utsatt for termisk ekspansjon, noe som kan påvirke ytelsen og nøyaktigheten til systemet. Hvis muttermaterialet har en vesentlig forskjellig termisk utvidelseskoeffisient sammenlignet med blyskruen, kan det føre til feiljustering eller økt friksjon ved temperaturvariasjoner. Selecting materials with similar thermal properties or using temperature compensation techniques in the nut design can reduce this effect and improve performance stability across temperature fluctuations.

6. Noise and Vibration

• Vibration Damping : Mutterens design kan påvirke nivået av støy og vibrasjoner under drift. A nut with uneven contact or poor lubrication can generate more vibration and noise, which can negatively impact the system’s overall performance, particularly in high-precision or high-speed applications. En godt utformet mutter med jevn inngrep og riktig smøring bidrar til å minimere støy og vibrasjoner.

• Mutterdesign for stillegående drift : Muttere med spesifikke geometrier eller materialer designet for å minimere vibrasjoner og støy er ideelle for applikasjoner der støy er et problem, for eksempel i robotikk, medisinsk utstyr eller finmaskineri.

7. Kostnad og tilpasning

• Design og produksjonskostnader : Kompleksiteten til mutterdesignet og materialene som brukes kan påvirke kostnadene for blyskruesystemet. More intricate nut designs, such as double nuts or custom backlash compensation mechanisms, may increase the cost of the system, but they offer enhanced performance and precision in return. For standardapplikasjoner kan en enklere mutterdesign være tilstrekkelig og mer kostnadseffektiv.

• Tilpasning for applikasjon : In specialized applications, custom nut designs can be developed to meet specific performance requirements, such as increased load capacity or minimal backlash. Custom nuts might incorporate features like integrated sensors for feedback, special coatings for harsh environments, or unique materials to meet particular operational conditions.
