I. Vanlige trådsymboler
①Npt (National Pipe Thread): En standard amerikansk avsmalnet rørsråd med en 60 ° trådvinkel, ofte brukt til generelle applikasjoner.
②pt (British Standard Tapered Pipe Thread): En 55 ° trådvinkel avsmalnende tråd mye brukt til tetning. Britiske rørtråder er fine tråder for å opprettholde styrke, da dypere grove tråder svekker rørets ytre diameter.
③pf (parallell rørtråd): En rett trådtype brukt i rørforbindelser.
④g (Whitworth Pipe Thread): En 55 ° ikke-trådet tetningsrørtråd i Whitworth-familien. "G" representerer sylindriske rørtråder, der variasjonene på 55 ° og 60 ° er basert på spesifikke funksjonelle applikasjoner.
⑤ZG (avsmalnet rørtråd): En konisk trådtype som ofte finnes i vannrørbeslag, tidligere betegnet som RC i eldre kinesiske nasjonale standarder.
⑥ Metrisk vs. tommers tråder: Nøkkelforskjellen er representasjon - metriske tråder bruker stigning (avstand mellom tråder), mens amerikanske og britiske tråder er definert av tråder per tomme (TPI). Metriske tråder har en 60 ° likesidelig profil, britiske tråder en 55 ° isosceles -profil, og amerikanske tråder en 60 ° profil. Metriske tråder måles i millimeter, mens britiske og amerikanske tråder følger keiserlige enheter.
⑦Pipe -tråder: Primært brukt i rørledningstilkoblinger, og sikrer en tett passform mellom interne og eksterne tråder. Den nominelle diameteren er tilgjengelig i både rette og koniske former, og refererer til rørledningens størrelse, med den faktiske tråden hoveddiameteren som overstiger denne nominelle størrelsen.
⑧ Nominale diametre (f.eks. 1/4, 1/2, 1/8 tommer): Disse verdiene indikerer trådstørrelsen i det britiske standardsystemet, målt i tommer.
Ii. Trådstandarder i forskjellige land
UNIFIED tommers trådstandard som er bredt vedtatt i tommer-baserte land, inkluderer dette trådsystemet tre serier: grov tråd (UNC), fin tråd (UNF) og ekstra fin tråd (UNFF), med en ekstra konstant tonehøyde-serie (FN).
Merkemetode: Tråddiameter - Tråder per tommer - Seriekode - Nøyaktighetskvalitet.
Eksempler:
Grov tråd: 3/8–16unc - 2a
Fin tråd: 3/8–24Unf - 2A
Ekstra fin tråd: 3/8–32unff - 2A
Konstant tonehøyde: 3/8–20un - 2A
Det første tallet (f.eks. 3/8) representerer trådens viktigste diameter i tommer, som konverterer til metrisk ved å multiplisere med 25,4 (f.eks. 3/8 × 25,4 = 9,525mm).
Det andre tallet representerer antall tråder per tomme.
Seriekodene (UNC, UNF, UNFF, FN) definerer trådtyper.
De to siste tegnene (f.eks. 2A) indikerer trådnøyaktighetskvaliteten.
Konvertering av 55 ° parallelle rørtråder som stammer fra den tomme-baserte serien, disse trådene er mye brukt over hele verden for transport av væsker, gasser og elektriske ledningstilkoblinger. Imidlertid bruker forskjellige land forskjellige betegnelser, som bør konverteres i henhold til de internasjonale sammenligningstabellene.
Konvertering av 55 ° avsmalnede rørtråder Disse trådene har en 55 ° trådvinkel med et tap på 1:16. De er mye brukt globalt, men hvert land har forskjellige betegnelser, som kan refereres til i den tilsvarende konverteringstabellen.
Konvertering av 60 ° avsmalnede rørtråder med en 60 ° trådvinkel og et tap på 1:16 avsmalnende, disse rørtrådene brukes i Kinas maskinverktøyindustri, så vel som i USA og tidligere Sovjetunionen. Kina utpekte dem opprinnelig som "K", senere endret til "Z", og samsvarer nå med "NPT" -standarden. Referansetabeller gir tverrnasjonale betegnelsesekvivalenter.
Konvertering av 55 ° trapezoidale tråder Disse trådene har en 30 ° profil og er samlet internasjonalt. Betegnelsen deres forblir konsistent i forskjellige land.
Ii. Trådstandarder i forskjellige land
1.Ned tomme trådstandard
Dette trådsystemet er mye adoptert i tommers baserte land, og inkluderer tre serier: grov tråd (UNC), fin tråd (UNF) og ekstra fin tråd (UNFF), med en ekstra konstant tonehøyde-serie (FN).
Merkemetode: Tråddiameter - Tråder per tommer - Seriekode - Nøyaktighetskvalitet.
Eksempler:
Grov tråd: 3/8–16unc - 2a
Fin tråd: 3/8–24Unf - 2A
Ekstra fin tråd: 3/8–32unff - 2A
Konstant tonehøyde: 3/8–20un - 2A
Det første tallet (f.eks. 3/8) representerer trådens viktigste diameter i tommer, som konverterer til metrisk ved å multiplisere med 25,4 (f.eks. 3/8 × 25,4 = 9,525mm).
Det andre tallet representerer antall tråder per tomme.
Seriekodene (UNC, UNF, UNFF, FN) definerer trådtyper.
De to siste tegnene (f.eks. 2A) indikerer trådnøyaktighetskvaliteten.
2. Konvertering av 55 ° parallelle rørtråder
Disse trådene stammer fra den tomme baserte serien, og er mye brukt over hele verden for å transportere væsker, gasser og elektriske ledningstilkoblinger. Imidlertid bruker forskjellige land forskjellige betegnelser, som bør konverteres i henhold til de internasjonale sammenligningstabellene.
| Land | Kode |
| Kina | G |
| Japan | G 、 pf |
| Storbritannia | BSP 、 BSPP |
| Frankrike | G |
| Tyskland | R （intern tråd ）、 k （ekstern tråd） |
| Sovjetunionen | G 、 tpу |
| ISO | Rp |
3. Konvertering av 55 ° avsmalnede rørtråder
Disse trådene har en 55 ° trådvinkel med et tap på 1:16. De er mye brukt globalt, men hvert land har forskjellige betegnelser, som kan refereres til i den tilsvarende konverteringstabellen.
| Land | Kode |
| Kina | ZG 、 R （ Ekstern tråd ） |
| Storbritannia | BSPT 、 R （ Ekstern tråd ）、 RC （ Intern tråd ） |
| Frankrike | G （ Ekstern tråd ）、 R （ Ekstern tråd ） |
| Tyskland | R （ Ekstern tråd ） |
| Japan | Pt 、 r |
| ISO | R （ Ekstern tråd ）、 RC （ Intern tråd ） |
4. Konvertering av 60 ° avsmalnede rørtråder
Disse rørtrådene har en 60 ° trådvinkel og et tap på 1:16, og brukes i Kinas maskinverktøyindustri, så vel som i USA og tidligere Sovjetunionen. Kina utpekte dem opprinnelig som "K", senere endret til "Z", og samsvarer nå med "NPT" -standarden. Referansetabeller gir tverrnasjonale betegnelsesekvivalenter.
| Land | Kode |
| Kina | Z （gammel） npt （ny） |
| USA | NPT |
| Sovjetunionen | B |
5. Konvertering av 55 ° trapezoidale tråder
Disse trådene har en 30 ° -profil og er samlet internasjonalt. Betegnelsen deres forblir konsistent i forskjellige land.
| Land | Kode |
| Kina | T （ Gammel ） Tr （ Ny ） |
| ISO | Tr |
| Tyskland | Tr |
| Sovjetunionen | Tr |

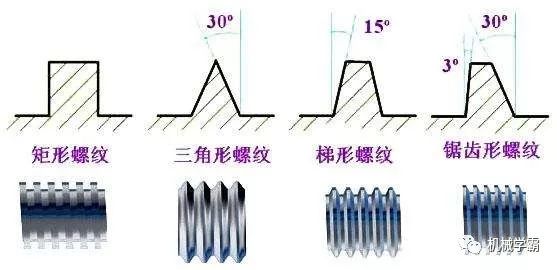

Iii. Trådklassifisering
Avhengig av bruk av tråder, kan de deles inn i:
1. Internasjonalt metrisk trådsystem
Tråden vedtatt av våre nasjonale standard CNS. Toppen av tråden er flat, lett å snu, og bunnen av tråden er bueformet for å øke styrken på tråden. Trådvinkelen er 60 grader, og spesifikasjonen er representert med M. metriske tråder kan deles inn i grov og fin tonehøyde. Representasjonen er slik som M8x1.25. (M: Kode, 8: Nominell diameter, 1,25: tonehøyde).
2. Amerikansk standardtråd
Toppen og roten på tråden er begge flat, og styrken er bedre. Trådvinkelen er også 60 grader, og spesifikasjonen er representert med antall tenner per tomme. Denne typen tråd kan deles inn i tre nivåer: grov tonehøyde (NC); Fin tonehøyde (NF); Ekstra fin tonehøyde (NEF). Representasjonen er slik som 1/2-10NC. (1/2: ytre diameter; 10: Antall tenner per tomme; NC -kode).
3. enhetlig tråd
Utviklet i fellesskap av USA, Storbritannia og Canada, er det den mest brukte britiske tråden.
Trådvinkelen er også 60 grader, og spesifikasjonen er uttrykt i antall tenner per tomme. Denne typen tråd kan deles inn i grov tråd (UNC), fin tråd (UNF) og ekstra fin tråd (UNEF). Representasjonen er 1/2-10UNC. (1/2: ytre diameter; 10: Antall tenner per tomme; UNC -kode).
4. Skarp V -tråd
Toppen og roten er begge spiss, med svak styrke, og den brukes ikke ofte. Trådvinkelen er 60 grader.
5. Whitworth tråd
Tråden vedtatt av den britiske nasjonale standarden. Trådvinkelen er 55 grader, og symbolet er "W". Passer for rullende produksjon. Representasjonen er W1/2-10 (1/2: ytre diameter; 10: antall tenner per tomme; W-kode).
6. Knuckle tråd
Det er en standard tråd satt av tysk Din. Det er egnet for å koble lyspærer og gummislanger. Symbolet er "RD".
7. Rørtråd
Det er en tråd som brukes til å forhindre lekkasje og brukes ofte til å koble til gass eller flytende rørbeslag. Trådvinkelen er 55 grader. Det kan deles inn i rette rørtråder med koden "P.S., N.P.S." og skrå rørtråder med koden "N.P.T.". Den avsmalnere er 1:16, det vil si 3/4 tommer per fot.
8. Firkantet tråd
Den har en høy overføringseffektivitet, bare nest etter balltråder, men den kan ikke justeres med nøtter etter slitasje, noe som er ulempen. Det brukes vanligvis til skruer i visninger og tråder av kraner.

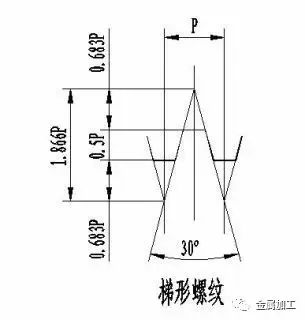

9. Trapezoidal tråd
Det kalles også Acme -tråd. Overføringseffektiviteten er litt lavere enn for firkantede tråder, men den kan justeres med nøtter etter slitasje. Den metriske trådvinkelen er 30 grader og den keiserlige trådvinkelen er 29 grader. Vanligvis brukt til blyskruen av dreiebenker. Symbolet er "tr".
10. Buttress Tråd
Også kjent som Bevel Thread, er den bare egnet for overføring med en retning. Som skruekontakter, pressurizers osv. Symbolet er "bu".
11. Balltråd
Det er tråden med den beste overføringseffektiviteten. Det er vanskelig å produsere og har en veldig høy kostnad. Det brukes i presisjonsmaskiner. For eksempel blyskruen til CNC -maskinverktøy.
Indikasjon på britiske bolter
LH 2n 5/8 × 3 - 13unc -2A
(1) LH er venstre tråd (RH er høyre tråd, som kan utelates).
(2) 2N dobbelttråd.
(3) 5/8 britisk tråd, ytre diameter 5/8 ".
(4) 3 boltlengde 3 ".
(5) 13 tråd har 13 tenner per tomme.
(6) UNC Unified Standard Thread Grov tonehøyde.
(7) 2. nivå passform, ekstern tråd (3: tett passform; 2: medium passform; 1: løs passform) a: ekstern tråd (kan utelates), b: intern tråd.
Imperial tråd
Størrelsen på en keiserlig tråd uttrykkes vanligvis som antall tråder per tomme trådlengde, referert til som "tråder per tomme", som er nøyaktig gjensidigheten til banen. For eksempel har en tråd med 8 tråder per tomme en tonehøyde på 1/8 tommer.
